Descrição da ligação do Esgoto da Banheira ou Hidro Massagem

De acordo com o desenho abaixo, podemos ver que a banheira possui no fundo uma vávula de escoamento e em sua parte superior outra válvula ladrão.

Neste esquema podemos ver as ligações e composição de peças que podem ser usadas nesta situação.

Dependendo das caracterísicas das válvulas e ladrão, os diâmetros e tipos de conexões usadas podem variar.

Entretanto em termos práticos e gerais, a ligação é feita como no esquema e de acordo como descrito nos dois tópicos abaixo.

Ligação da Válvula de Escoamento da Banheira ao Ralo Sifonado

No fundo da banheira, como é comum para escoamento da água, existe a válvula metálica, por onde descerá a água já utilizada.

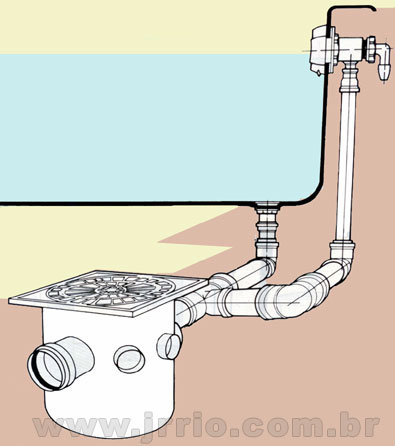

Esquema da banheira ou hidro com suas peças e conexões

Instalações de água e esgoto da banheira ou hidro

A ligação deste esgoto deve ir para o ralo sifonado, e para tal, é utilizado primeiramente adaptador de junta elástica para sifão metálico de 1 1/4"X 32mm, para conectar o Unho metálico da válvula à tubulação que seguirá para o ralo sifonado.

Uma bucha de redução curta, de 40mm x 32mm é utilizada para conectar o adaptador ao joelho de 90º de 40mm.

Entre a outra saida do Joelho de 90º deve existir um tubo de PVC rígido de 40 mm para esgoto secundário.

Na outra extremidade do tubo de PVC rígido fica um Tê de 90º e 40mm que dará continuidade da passagem da água usada para o ralo sifonado e permitirá receber a água que vem do ramal de escoamento do ladrão da banheira.

Após o Tê, outro tubo de PVC 40mm segue e se conecta ao ralo sifonado.

Ligação do Ladrão de Escoamento da Banheira

Um luva de redução de 32 x 25mm conecta o ladrão da banheira. O lado de maior diâmetro da luva pode ser ligado à um tubo rígido soldável marron de 32mm.

Este tubo que desce, se conecta à uma bucha de redução de 32 x 40 mm, em sua boca de menor diâmetro.

A boca de maior diâmetro, de 40mm serve como adptador para conectar à um Joelho de 90º e 40mm, que por sua vez se conecta à um tubo de PVC rígido para esgoto secundário de 40mm.

Em sua outra extremidade um outro tubo de 40mm se conecta à outro Joelho.

Finalizando, este joelho é ligado por outro tubo de esgoto até o Tê do esgoto da válvula, permitindo assim que água excedente flua para o ralo sifonado.
