Pia de Cozinha e Caixa Sifonada | Ligação de Esgoto

Ligação de cuba ou pia de cozinha diretamente à caixa sifonada, sem uso do sifão de parede. Contém desenho e descrição das ligações, peças e conexões de esgoto. Este sistema tem como vantagem permitir um rápido escoamento da água da pia.

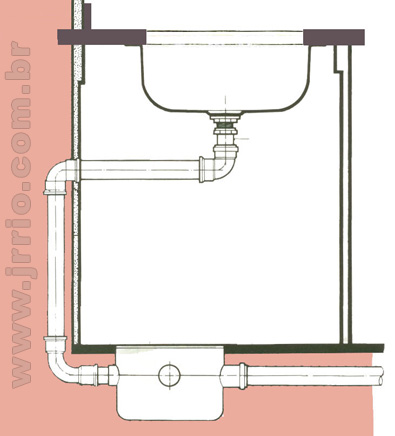

Esquema da Ligação do Esgoto de Bancada de Pia sem Sifão

O desenho mostrada na página, mostra como é feita uma ligação de bancada de pia de cozinha sem o sifão sob a mesma, com o escoamento seguindo direto para a caixa sifonada.

Primeiramente, observe que, no desenho foi representada uma bancada de mármore ou granito com um cuba coloda sob a mesma, como é usual.

Rápido Escoamento

Este sistema sem o sifão tem a vantagem do rápido escoamento de água.

Caso se queira aumentar mais ainda a velocidade de escoamento, deve-se usar curvas curtas em substituição aos dois primeiros joelhos, o que fica abaixo da válvula da pia e o que fica na parede.

Caso fosse esta a opção, a entrada do esgoto na parede deveria ficar um pouco mais baixa.

Como desvantagem, a ausencia de um sifão abaixo da válvulo provoca alguma vulnerabilidade para quanto entrada de objetos pequenos na tubulação.

Entrentanto, esta vulnerabilidade pode ser compensada com o uso de uma pequena grelha ou ralinho sobre a válvula.

Entretanto, como a caixa sifonada fica muito próxima da pia, e a tubulação entre a caixa e a pia é mínima, a facilidade para desentupimento ou manutenção é mínima, sendo muito fácil desentupi-la em caso de necessidade.

Descrição da ligação do esgoto e seus componentes

A água utilizada ou suja começa a ser escoada através da válvula colocada na cuba ou pia. Abaixo da válvula, como mostrado no desenho, existe um unho metálico para que seja posível uma conexão com joelho de 90º de 40 mm com bolsa para anel.

Na outra extremidade do joelho, que fica voltada para a parede, segue um tubo de PVC rígido fabricado para uso em esgoto secundário, também de 40mm.

Este tubo se encaixará com outro joelho de 40 mm fixada no interior da parede, que por sua vez terá outro tubo 40 mm descendo em posição vertical, também no interior da parede.

Para mudar a direção da água de esgoto ao chegar um pouco abaixo do chão, é utilizada uma curva de 90º de 40 mm.

Outro tubo de 40 mm de PVC dá prosseguimento ao encanamento no sentido vertical com ligeira inclinação até encontrar uma caixa sifonada, que tem 25 centímetros de diâmetro e saída de 50 mm.

Sendo assim, na saída da caixa, é conectado um tubo de esgoto de 50 mm de diâmetro dando prosseguimento ao roteiro do esgoto.
