Pia | Lavatório e Caixa Sifonada

Esquema e explicação sobre ligação de pia ou lavatório diretamente à caixa sifonada, com a descrição das peças e conexões de água e esgoto utilizadas.

Ligação de Lavatório sem sifão de parede

Neste tipo de ligação, é mostrada uma pia instalada com torneira de água fria e escoamento de água utilizada ou esgoto sem o uso do sifão.

Este tipo de instalação é perfeitamente viável, pois geralmente todas a pias são conectadas à uma caixa sifonada ou ralo sifonado.

Sendo que esta caixa já contém o sifão, seria redundante a utilização do sifão para evitar mau cheiro.

Entretanto, eu considero sempre aconselhável o uso de um sifão sobre a pisa para evitar entupimentos ou entrada de pequenos objetos que possam cair na pia para dentro da tubulação.

Uma vez que exista um sifão, se cair uma aliança ou brinco, este não entra na tubulação, ficando parado no interior do sifão, podendo ser recuperado com mais facilidade.

O sifão também evita o entupimento da tubulação.

Geralmente, antes de um possível entupimento da tubulação, é o sifão que ficará entupido, e portanto será mais fácil a manutenção.

Como vantagem da pia sem o sifão, podemos citar a velocidade de escoamento de água, que se torna bem mais rápido.

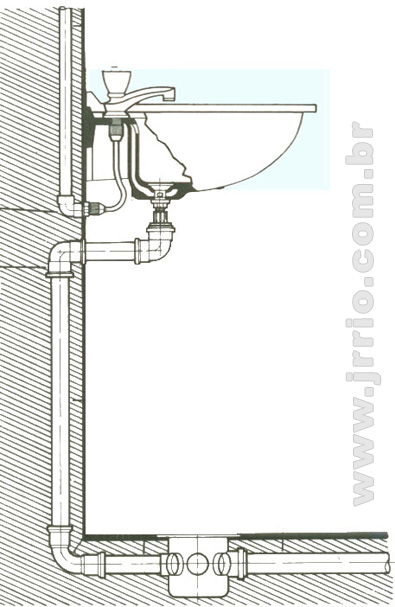

Através do desenho mostrado ao lado, podemos ver as ligações deste lavatoria com todas as peças, louças, metais sanitários e conexões utilizadas, também para a ligação de água fria como para o esgoto.

Ligação de àgua para torneira

A ligação é feita através de um tubo de PVC soldável marrom, de 20mm, que corre por dentro da parede.

No ponto de saída de água, deve existir um joelho de 90º, soldável de um lado e com rosca de latão do outro lado, do tipo 20mm x 1/2".

A ligação da saída de água do joelho com a torneira é feita através de um engate flexível, feito por baixo da pia.

Ligação do esgoto da pia

No furo da louça da pia, é utilizada uma válvula de lavatório sem unho.

Um adptador para válvula de pia e lavatório para conectar tubo de 40mm também é utilizado.

Um joelho de 90º e 40mm liga-se à este adaptador mudando a direção da água rumo à parede, água esta que será levada por um tubo de PVC rígido de esgoto secundário de 40mm, até encontrar-se com um joelho de espera embutido na parede.

Quando a água de esgoto da pia chega ao joelho da parede, esta desce por outro tubo de 40mm até encontrar-se com uma curva curta de 90º e 40mm, que muda a direção do percurso da água para a horizontal, indo de encontro à uma caixa ralo sifonado através de outro tubo de 40mm.

A saída das águas de esgoto secundário, após passar pela caixa sifonada, se dá por um tubo de PVC rígido para esgoto primário de 50mm, sendo que a caixa sifonada já possui uma abertura nesta bitola.
