Pia | Lavatório com Sifão | Ligações

Instalação e ligações de pia ou lavatório com sifão. Descrição das peças e conexões de água e esgoto. Contém também um desenho técnico esquemático.

Conexões e peças utilizadas na instalação da pia com sifão roscável de "pescoço"

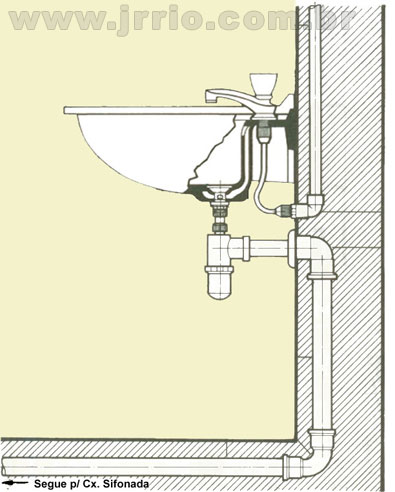

O desenho esquemático mostra as ligações típicas de entrada de água e esgoto de uma pia ou lavatório com sifão tradicional do tipo roscável e de "pescoço".

Tipo do Sifão

Este tipo de sifão apresenta a vantagem técnica em termos de instalação de ter um "periscópio" ou "pescoço" com altura ajustável, permitindo assim maior flexibilidade na instalação.

Como vantagem prática para o usuário, com relação à sua manutenção, ele possui também um "copo" roscável em sua parte interior, que pode ser aberto para limpeza, quando o mesmo se apresentar obstruido ou entupido.

Ligações de Esgoto

Para a ligação desta pia ou lavatório, quanto ao escoamento, é utilizada uma válvula de lavatório sem unho.

O sifão roscável é acoplado por rosca à válvula, por baixo da pia. Em sua junção com a parede, este é conectado à um joelho soldável de 90º de 40mm.

Conectado ao joelho, no interior da parede desde um tubo também de PVC rígido para esgoto secundário de 40mm, que por sua vez encontrará uma curva curta de 40mm e 90º.

A partir desta curva outro tubo de 40 mm é conectado à sua bolsa, levando a água usada para uma caixa ou ralo sifonado.

Ligações de Água para a Torneira

O abastecimento de água para a torneira da pia é feito através de um tubo de PVC rígido soldável marron que vem pelo interior da parede.

Um joelho com bolsa soldável de um lado e rosca de latão do outro (20mm x 1/2") deve ser colocado no ponto de saída na parede, para conectar um engate ou "rabicho" flexível, que por sua vez levará a água até a torneira, ligando-se à mesma por debaixo da pia.

A ilustração ao lado mostra a instalação e ligações de pia ou lavatório com sifão.
