Pátio e Jardins Internos

Perspecitvas e maquete eletrônica apresentam o projeto de um pátio interno ajardinado com muitos bancos para sentar que se estendem ao longo de toda a sua extensão, com muitas áreas sombreadas.

Os bancos tem forma continua e sinuosa e acompanham o traçado do gramado do jardim e canteiros.

O pátio interno ajardinado e sua apresentação artística computadorizada

Esta apresentação do pátio interno foi parte componente da apresentação do centro comunitário. A construção e o projeto do centro comunitário envolvia muitas edificações e áreas e consequentemente muitas apresentações setorizadas que compõem o "todo". Este setor do centro comunitário merecia destaque devido às suas formas e áreas verdes ajardinadas, que sugeriam um espaço acolhedor, agradável e sombreado.

Vistas do pátio inserido no projeto

Abaixo do lado esquerdo, as imagens obtidas com o 3dStudio R.4, uma antiga versão do programa 3dsMax.

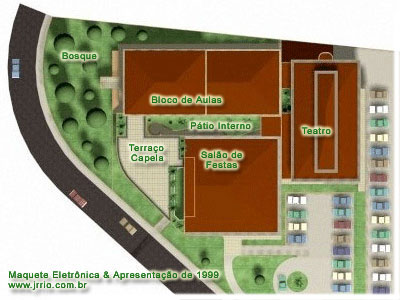

A vista superior representa a planta de situação ilustrativa, onde a llocalização do pátio inteno é mostrada, entre o conjunto de edificações,

Do lado esquerdo, também acima, algumas imagens que se alternam e mostram o pátio e jardins internos vistos de vários angulos.

Uma das imagens mostram o pátio interno com banco de concreto, de formato sinuoso e contínuo, visto de frente para a entrada do bloco de aulas.

Em outra imagem, aparece um techo do bancho em formato circular e os jardins, que ficam enconstados nas janelas das salas de aulas que se voltam para o pátio.

Outra imagem mostra o pátio interno visto de cima, como se o observador estivesse no terraço que fica sobre a capela. Nesta imagem é visto também o bloco de aulas, com uma parte tendo dois pavimentos e sua parte que conta com apenas 1 pavimento. A muitas janelas do bloco de aulas que se voltam para o pátio aparecem na cena. Ao fundo é visto o edifício do teatro e auditório.

Descrição do pátio e seus jardins internos

O pátio interno fica no centro de todos os edifícios do centro comunitário.

Tem ao fundo o bloco de aulas, cuja entrada do mesmo se dá para o pátio.

Do lado direito é margeado pelo teatro e auditório, sendo que uma das portas de entrada e saída do auditório se abrem também para o pátio.

O salão de festas, também tem duas portas que se abrem para o pátio interno, portas estas que ficam ao lado do palco do mesmo salão.

A lanchonete também situa-se voltada para o pátio interno e uma reentrância.

A capela também pode-se acessada através de uma passagem que liga ao pátio interno.

O pátio interno tem tem a função de ser um espaço de recreio, lazer e também espaço comum de agregação e circulação entre os demais edifícios. E as perpectivas mostradas nas cenas vistas nesta página, teve a intenção de passar a idéia de um espaço sombreado e clima agradável, típicos de pátios internos ajardinados.

Descrição da perspectiva do lado direito | Vista 1

Na primeira imagem acima, o pátio é visto como se o observador estivesse em frente à porta de entrada do bloco de aulas e olhando diretamente para o outro lado do pátio, em direção ao edifício do teatro e auditório.

Do lado esquerdo pode ser visto o bloco de aulas com suas muitas janelas que se voltam para o pátio. Ao centro os bancos de concreto em formato contínuo e sinuoso. Os jardins internos com gramados, plantas, arvoredos e pequenas palmeiras, aparece também do lado esquerdo, margeando as janelas do bloco de aulas.

Ao fundo aparece o edifíco do teatro, que fecha o pátio interno. Ao fundo, bem atrás, mas do lado direito, aparecem as portas do salão de festas que se abrem para o pátio.

Do lado direito na cena, vemos a marquise e platibandas do edifício do salão de festas. Estas marquises que sombream parte do pátio interno, se estendem por toda a extensão do mesmo, de forma contínua, sombreando também a lanchonete e parte das paredes da capela fazem face para o páteo interno.

Descrição da perspectiva do lado esquerdo | Vista 2

A perspectiva mostrada do lado direito, é uma vista do pátio e jardins internos, mas tendo o pátido visto a partir do lado oposto ao mostrado anteriormente. Ou seja, com o observador perto do edifício do teatro e auditório.

Assim, na cena é visto ao lado esquerdo as portas abertas do salão de festas, onde pode-se ver parcialmente o interior do salão, mostando inclusive parte do palco e os poucos e pequenso degraus de subida ao mesmo.

Mais ao fundo do mesmo lado, é vista a lanchonete. Ao centro os jardins que seguem rente às janelas do bloco de aulas, bloco este que aparece na cena visto do lado direito. Mais à frente aparece, ao centro aparecem os bancos de concreto que correm ao longo dos jardins.

Os tetos das amplas marquises que sombream o pátio aparecem com destaque também nesta cena. As marquises cobrem todas as circulações entre os edifícios do conjunto de edificações, provendo sombra e proteção contra chuva, facilitando assim a ligação de forma eficiente e funcional.

E a maquete eletrônica, tendo como fim facilitar a compreensão do projeto visualizado antes do término da construção, forneceu assim a possibilidade de sua compreensão e utilidade dos elementos construtivos.
