Consultório com Móveis - Planta 3D de Design Interior

Planta baixa (vista plana) e planta 3d do interior do consultório obtidada da maquete eletrônicaConsultório com lay-out interior e mobiliário é mostrado através de maquete eletrônica e planta 3d com representação de materias de acabamento e revestimento, onde são vistas a sala de espera, toilet, sala de atendimento e exame. Apresentação gráfica é de 1994.

Apresentação do Projeto de Consultório e seu Mobiliário com Maquete Eletrônica

Esta apresentação gráfica foi feita por mim em 1994. Se trata de um lay-out de consultório com sala de espera, sala de exames, e escritório (ou sala de consulta e atendimento).

Os ambientes foram representados com o mobilário adequado à cada função dos cômodos, e com distribuição dos móveis, alguns projetados, da forma mais adequada possivel para o aproveitamento funcional e racional dos espaços. A maquete é também uma representação do design de interior ouu projeto de interior do consultório.

A saleta de espera conta com assentos e mesa de secretária. Na planta humanizada ou lay-out ilustrado pode-se ver também um toilet, e de frente ao toilet uma bancada de uso para café e pequeno bufett.

A sala de exames fica ao centro, sendo esta separada por divisória da sala de consulta (ou escritório).

Esta ultima sala tem uma mesa projetada em "L" com um armário ao fundo.

Todos os comodos são vistos de cima (planta baixa humanizada), e em vista inclinadada (planta humanizada em perspectiva 3D) sem o teto e com as paredes à meia altura.

A Planta mostra Lay-out em 3D, Projeto e Design do Interior

As imagens abaixo mostram o lay-out em 3d do interior do consultório com todas as suas divisões internas, sala de consulta, sala de exames, toilet e sala de espera. Estas vistas foram obtidas da maquete eletrônico do consultório, maquete esta que permite a visualização do projeto de interior.

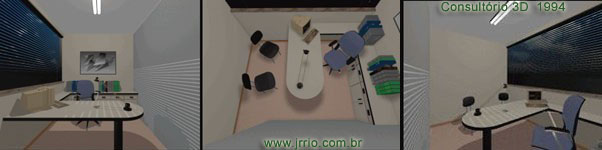

Consultorio / escritório -  Interior em modelo 3D usado também para vista em planta

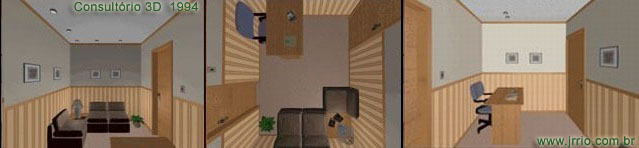

Sala de espera | Interior em 3D usado também para vista em planta

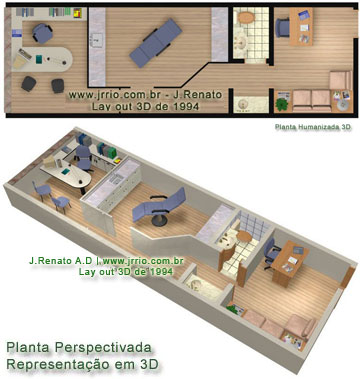

Na imagem imediatamente abaixo, vemos o consultório visto de cima ou em planta baixa ilustrada como os móveis, divisórias e materiais de acabamento e revestimento.

Está planta tem um aspecto fotorealístico, ou seja, ou seja, tudo está representado em sua aparência real ou muito próxima do real.

Pode-se ver que, quanto ao piso, este foi representado como piso laminado com textura de madeira clara, exceto no banheiro onde foi representado com revestimento de mármore amarelado ou porcelanato de aparência semelhante.

A sala do escritório de atendimento e consulta está representada do lado esquerdo, com uma mesa em L revestida por fórmica possuindo armários baixos, na altura da mesa do lado e atrás da cadeira.

Ao centro vemos a sala de exames, separada por divisória com uma cadeira de exames ao centro e duas bancadas de marmore de cada lado, sendo que uma delas possui uma cuba ao centro.

O banheiro ou toilet fica entre a sala de espera e área exames. O toilet e bancada para frigobar e café que fica de frente ao mesmo, está descrita com mais detalhes mais abaixo.

Planta humanizada e planta perspectivada 3D mostra design interior do Consultorio

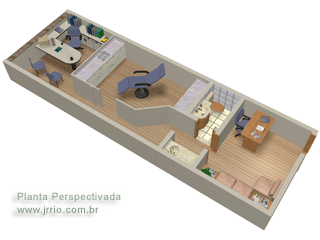

A imagem acima, é o consultório visto em planta humanizada perspectivada 3D. Esta vista inclinada tridimensional, ajuda a dar uma perfeita compreensão do lay-out do consultório, mostrando as paredes à meia altura, delimitando as áreas internas. Através vista, podemos ver o arranjo e disposição dos móveis, e se for o caso entender como um todo o projeto ou design de interior.Esta vista é interessante pois, ao invés de ver cada cômodo ou área do consultório isoladamente em perspectivas, temos então uma visão geral de todo o ambiente e de todas as instalações e cômodos.

Conceito de Planta em 3D

Representação de planta humanizada 3D | Vista plana e inclinadaUma planta humanizada 3D ou tri-dimensional, na verdade não é exatamente uma "planta baixa" rigorosamente ou tecnicamente falando. São imagens obtidas de uma maquete eletrônica (ou modelo tridimensional - 3D), vistas de cima.

Na verdade, é como se (por exemplo) um apartamento fosse fotografado de cima com os móveis dentro, porem sem o teto, ou mais ainda com as paredes seccionadas à meia altura das mesmas.

Obtem-se uma impressão bem realistica, com simulação de materiais de pisos, tapetes, cadeiras, camas, se fosse real. Estas plantas são tecnicamente mais elaboradas que plantas feitas em 3D ou desenho plano, e tem um custo mais elevado que as plantas tradicionais em 2D.

Plantas Perspectivadas Humanizadas (3D ou Tri-dimiensionais)

São vistas inclinadas obtidas da representação de um lay-out tridimensional, dando uma perfeita compreensão de empreendimentos e lay-outs. Estas plantas também tem um custo mais elevado que as plantas convencionais. (Role a tela para cima para ver)

Design do interior com materias de acabamento e revestimento visto em planta fotorealística

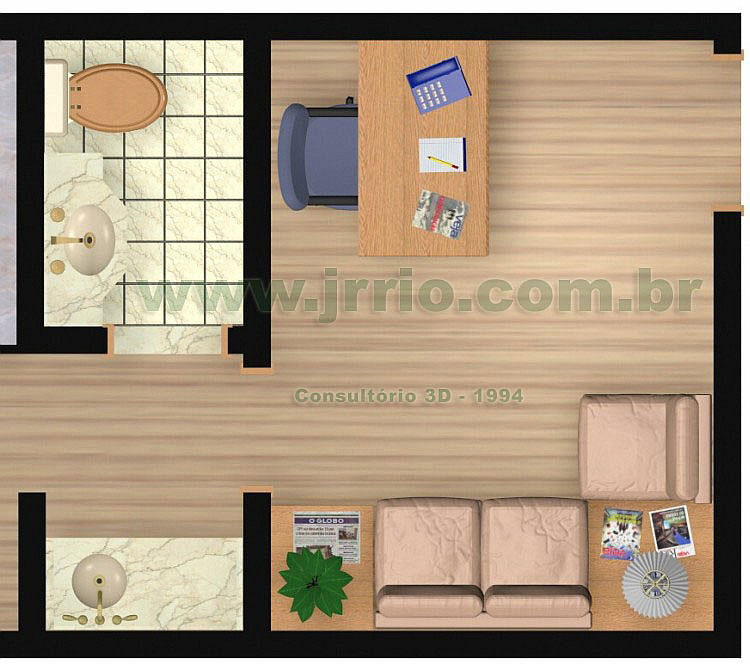

A planta vista parcialmente abaixo, mostra a sala de espera com móveis, o toilet ou wc, e o balcão de copa para café e frigobar. Nesta planta, é possivel ver com riqueza de detalhes, a representação quase ou "inteiramente" fotográfica dos móveis, pisos, materias de acabamentos, metáis e louças sanitárias.

Consultório | Detalhe de planta baixa  fotorealistica mostrando materiais de acabamento e revestimento

Observe que a saleta de espera conta com móveis almofadados projetados em madeira com mesas de canto, onde sobre as mesmas estão representados um abjour, um vaso de plantas, duas revistas e um jornal. Nesta mesma sala de espera, está a mesa da secretária com sua cadeira na cor azul. A mesa da secretária como as partes de madeira dos móveis estofados foram representados em textura de folheado de madeira tipo cerejeira. O revistimento do piso da sala foi representado como piso laminado com textura em madeira clara.

Quanto ao lavabo, o fotorealismo da apresentação permite ver clamente e com riquesa de detalhes o piso do chão com placas de mámore e soleira do mesmo material. A bancada de pia do banheiro também em mármore com cuba na cor bege, acompanhando a cor do vaso sanitário com caixa acoplada. Os metáis sanitários foram representados na cor dourada e tampa e assento do vaso em madeira envernizada.

A bancada para serviço de copa para café, água e colocação de frigobar foi representada também em mármore, possuindo cuba e metais dourados, seguindo o padrão do toilet.

Informações Técnicas sobre CAD e Render

Todos estes desenhos foram gerados através de computação gráfica 3D ou maquete eletrônica. A modelagem 3D foi feita em Autocad e a renderização ou acabamentos dos mesmos foi feita com o 3d Studio r4, uma das primeiras versões do 3d max.
