Sobrado | Escada e Telhado

Nesta página mostros os cortes 3d da escada de um sobrado de 2 quartos em um terreno estreito. Os cortes arquitetônicos 3d do modelo virtual ou maquete eletrônica são parte da sequência da apresentação deste estudo ou idéia para projeto do sobrado. Para tal, utilizei o programa ou software Revit, ideal para projetos de engenharia e arquitetura.

Compreensão da escada, interiores e telhado

Através destes desenho podemos compreender bem os interiores, a escada e sugestão para construção, assim como a posição do lavabo sob a mesma. Podemos também compreender como é o telhado do segundo pisco com uma calha central e também a cobertura da área de serviço, de uma água com calha em uma das extremidades.

Cortes transversais e longitudinais passando pela escadaria

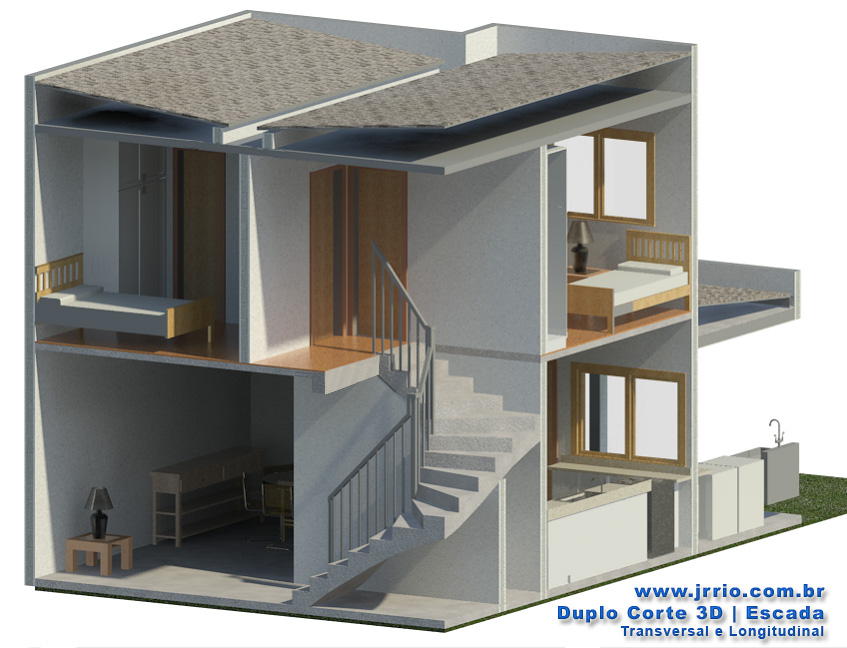

Abaixo, na primeira ilustração, vemos um corte arquitetônico 3d duplo, como se a casa tivesse sido cortada de forma transversal e longitudinal.

Nesta primeira imagem, podemos observar que, um dos cortes passam pela escada, muito rente à uma das paredes que a delimitam e assim podemos ver a escada com seu corredor e patamar do piso superior. Vemos também parte da suíte do lado esquerdo no piso de cima e parte da sala de jantar no piso de baixo. Ainda observando a primeira imagem, vemos também a cozinha sem uma das paredes e área de serviço. E vemos também o quarto do piso superior que é também uma suíte pois possui banheiro próprio.

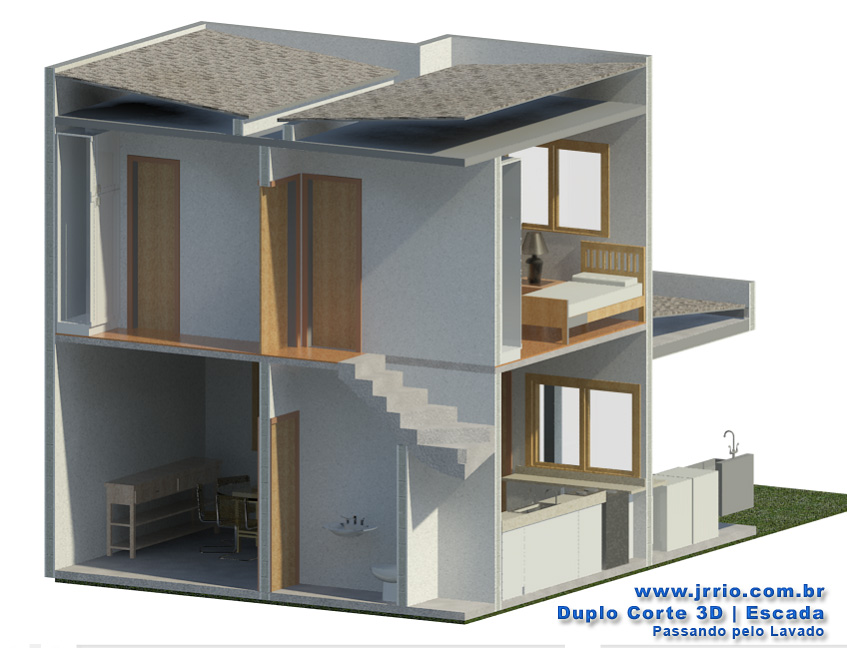

A diferença da segunda imagem para a primeira é a posição do corte transversal. Nesta imagem o plano de corte passa sob o lavabo ou banheiro social do piso térreo. Nesta imagem como na anterior, podemos observar o telhado em corte, onde vemos a laje de teto, a calha e a cobertura representada de forma genérica. Sugere-se telha plana se a opção for mais econômia.

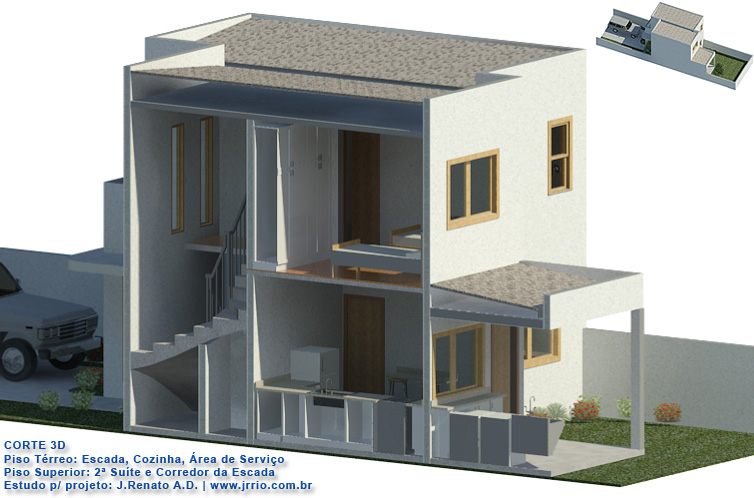

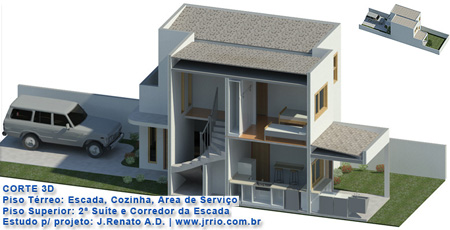

Na terceira imagem vemos a casa em corte longitudinal, ou seja no sentido de sua maior extensão, como se uma parede lateral tivesse sido retirada.

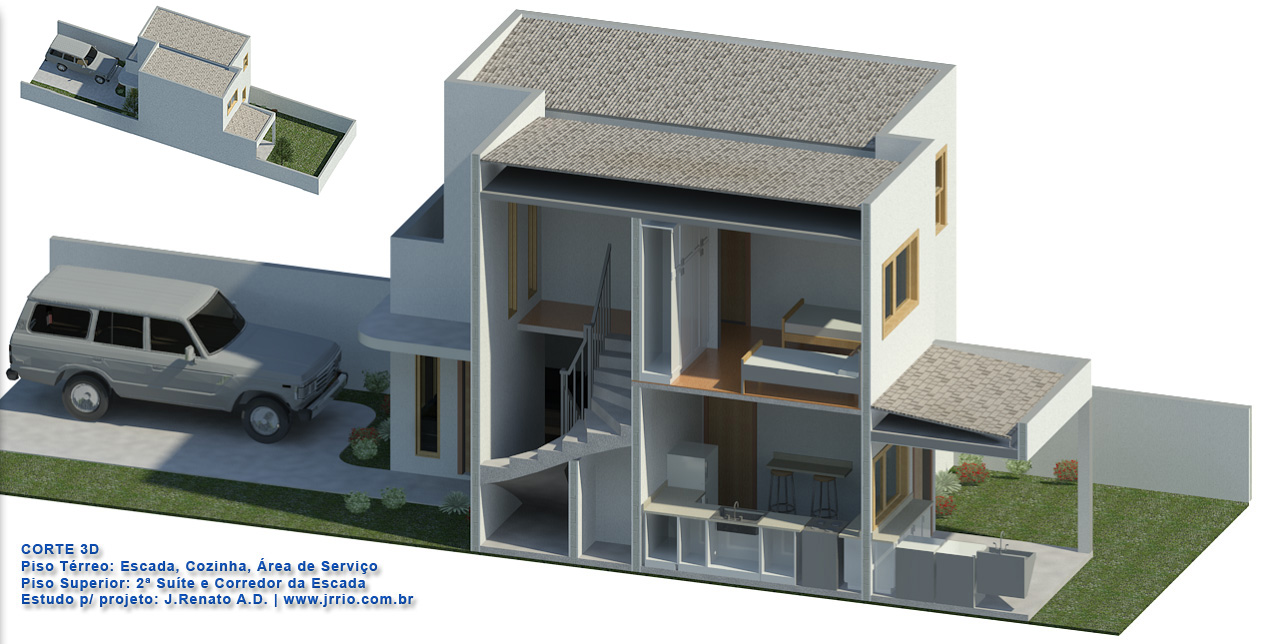

A imagem acima é uma variação, com angulo ligeiramente diferente da ultima imagem mostrada à direita, na sequência acima. Se voce clicar sobre esta imagem, voce a verá em tamnho maior.
