Consultório Mobiliário Projetado em Madeira

Projeto de consultório médico, móveis projetados em madeira, onde através da computação gráfica 3d é mostrado o ambiente interior e o mobiliário do escritório composto de móveis projetados, incluindo divisórias e estantes que dividem os espaços em sala de recepção, atendimento e sala de exame. As perspectivas obtidas de maquete eletrônica simula os interiores e mostram em os detalhes dos móveis especialmente projetados.

Fiz este trabalho em 1996/1997 para um casal de médicos com intuito de planejar e detalhar a execução de obra, obra esta que deveria ser executada pelo empreiteiro contratado para reformar e dar acabamento à sala de escritório e consultório num edifício comercial recem construído.

Todo o projeto do mobiliário do consultório foi feito por mim, incluindo a sala de recepção e espera, escritório do consultório e sala de exames.

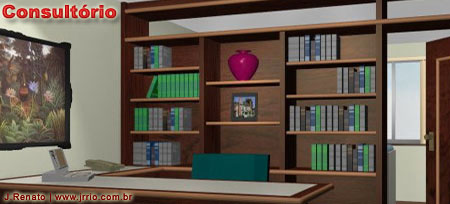

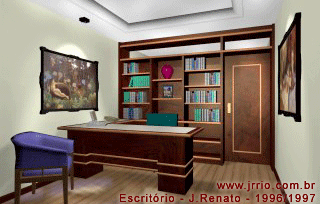

Consultório e detalhe do mobiliárioEscritório e consultório com mesa e estante | Maquete eletrônica do mobiliário e interior

Na época detalhei todos os móveis a serem executados em madeira, como a mesa, estante divisória, móveis da sala de espera e móveis da sala de exames.

Fiz o detalhamento dos móveis em Autocad juntamente com algumas perspectivas de linhas para melhor entendimento do marceneiro.

A perspectiva mais elaborada acima, foi feita em 3D Studio utilizando a malha de projeto feita em Autocad, logo após a entrega do serviço, para colocar em meu portifólio, pois esta perspectiva fotorealistica não havia sido encomendada.

Ambiente interno e mobiliário projetado desenhado em 3D

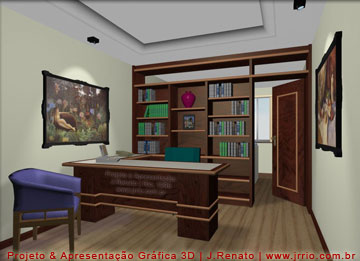

Abaixo a perspectiva interna do consultório com a porta semi aberta, onde se vê a sala de exames, que fica atrás da parede-estante.

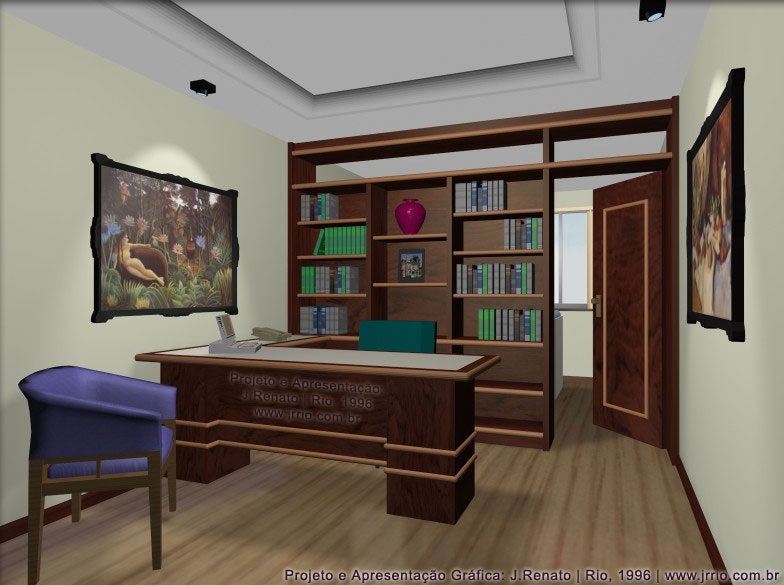

Consultório com mesa e estante

Na imagem acima, que aqui descrevo, pode-se ver com detalhes o mobiliário para o escritório, em madeira, por mim projetados por volta de 1996 ou 1997. Na perspectiva a mesa da parte referente ao escritório/atendendimento e a estante divisória.

Descrição dos Móveis do Escritório

Em primeiro plano vemos uma poltrona ou cadeira de braços de frente à mesa, para atendimento de clientes. Exceto esta cadeira que não foi projetada por mim, todos os outros elementos que aparecem na cena assim o foram.

A mesa conta com frisos boleados em cor mais clara (em cedro ou cerejeira) contrastando com madeira escura tipo mogno ou imbuia. Esta mesa conta com gaveteiro embutido no apóio do lado direito de quem olha a perspectiva, e do lado esquerdo prateleiras em nivel abaixo do tampo da mesa, estando estas prateleiras abaixo do nível do tampo da mesa. Observe que o tampo da mesa é conectado lateralmente por um apoiador, na época destinado à aparelho de fax. Na mesma altura do apoiador, vem uma das prateleiras da estante que fica atrás da mesa, com várias prateleiras.

Esta estante forma um movel só, funcionando também como divisória que separa a sala de exames. Esta estante divisória tem também um espaço aberto para circulação de ar próximo ao teto a porta de acesso à sala de exames.

O piso foi representado como laminado de madeira, colodo sobre contrapiso.

Dois quadros estão representados afixados nas paredes, tendo uma lampáda dicroica afixada no teto em gesso focalizando e iluminando com destaque cada quadro.

O teto em gesso foi feito em dois níveis, podendo este recurso ser usado meramente como decoração ou também para iluminação indireta, através de luz fria colocadas nas calhas de gesso do contorno rebaixado, proporcionando uma iluminação suave e sem sombras.

As paredes estão representadas com pintura na cor palha ou semelhante e teto em gesso na cor branca.

Sobre os Móveis Projetados

Estes móveis aqui representados, foram por mim projetados, à época para construção com madeira compensada e revestida com folheado e formica onde indicado, dando a aparência de madeira sólida.

Somente os perfis boleados, (de cedro ou cerejeira) mostrados em cor clara de madeira sólida e original. Estes perfis, geralmente são feitos e em série e encontrados para serem comprados prontos pelo marceneiro que se incumbe da execução do projeto.

Em um projeto, para torna-lo prático e viável, e dentro do orçamento quanto ao material e mão de obra, geralmente se pensa na execução feita pelo marceneiro, que vai trabalhar com estes elementos existentes, tanto os perfeis boleados de acabamento, como os os compensados, que são vendidos em chapas de diferentes espessuras.

Aspectos técnico sobre CAD e Render

Todas as perspectivas mostradas nas cenas apresentadas nesta página foram geradas à partir da maquete eletrônica do interior do consultório.

A modelagem 3d foi feita em Autocad 12 e a elaboração e acabamento para geração de perspectivas ou renderização foi feita com o antigo 3d Studio r.4 para o também antigo sistema operacional DOS.
