Casa de Praia - Projeto visto com Maquete 3d

A casa sobrado de praia, com 3 quartos, varandas e mezanino, foi apresentada com perspectivas arquitetônicas geradas de uma maquete eletrônica, representando fielmente os detalhes do projeto. Se trata de uma apresentação gráfica de empreendimento de construção civil feito para uma construtora e incorporadora para divulgação de casa de praia em um condominío no litoral do Rio, em Nov./Dez. de 2002.

Anúncio:

Maquete eletrônica e perspectivas da casa

As quatro imagens mostradas abaixo, perspectivas de exterior e interior da casa, são reproduções de pranchas usadas na apresentação deste projeto e empreedimento.

As pranchas e imagens foram utilizadas para material de divulgação e também afixadas em parede de estande de venda.

Vistas da casa | Quadros 1 e 2

A primeira prancha da primeira das duas imagens mostradas abaixo, é uma perspectiva da casa ao nivel dos olhos, como se o observador estivesse vendo a casa das proximidades do jardim.

A prancha da direita mostra casa vista de cima mas em corte perspectivado 3d, ou seja, vista como se duas paredes e parte do telhado da sala e do mezanino tivessem sido retirados, possibilitando assim a visualização das partes interiores.

Vistas da casa | Quadros 3 e 4

Nas pranchas que estão dispostas nas duas imagens apesentadas abaixo, a do lado esquerdo mostra a perspectiva exterior da casa em vista aérea, ou seja, como se alguém a visse por cima. Este tipo de vista geralmente dá uma boa compreensão do telhado. A última prancha que vem à direita é a perspectiva do interior da sala, onde são vistos também o mezanino, o bar e copa-cozinha. Nesta perspectiva, o observador ou quem veria a cena interior esta posicionado diante da janela frontal da sala, como se olhando de fora para dentro.

Perspectiva de casa de praia Vista em corte 3d do interior da casa

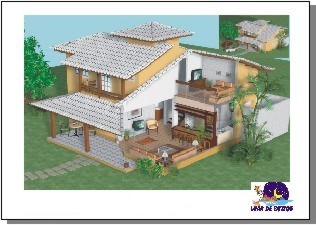

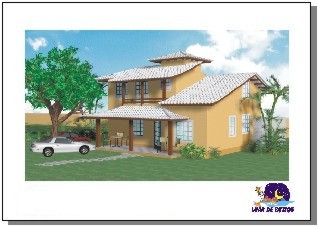

Quadro 1 - Lado esquerdo : Perspectiva exterior da casa de praia | Quadro 2 - Lado direito: Vista em corte 3d do interior da casa

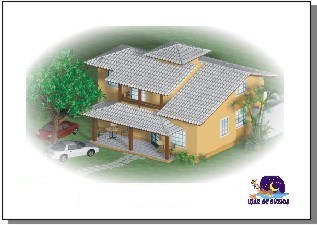

Perspectiva da casa de praia com enfase no telhado Perspectiva do interior da sala da casa de praia

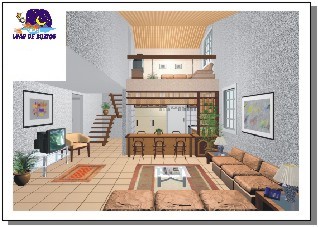

Quadro 3 - Lado esquerdo : Perspectiva da casa e telhado | Quadro 4 - Lado direito: Perspectiva interior, sala com mezanino

Vista do condomínio Por fim, a pequena imagem ao lado, é uma perspectiva de uma rua do condomínio de casas. Esta perspectiva dá uma idéia do condomínio, com rua privativas de saibro, e amplos jardins, e tendo sujestão dividir as casas apenas com cercas vivas nas laterais, e deixando os jardim abertos diante das calçadas.

Descrição da Casa Litorânea, Seu Estilo e Jardins

A casa de praia referente à esta apresentação feita em computação gráfica 3d, possuia no total 3 quartos e seu interior pode ser descrito como nas linhas à seguir.

Trata-se de um sobrado ou casa duplex com varanda no térreo e na suíte do segundo andar. No primeiro pavimento ou piso térreo, a casa possui ampla sala integrada com uma cozinha americana e 2 quartos no térreo com banheiro-lavabo. No segundo pavimento ou segundo piso, possui um mezanino com abertura para a sala e 1 suíte. Veja também as plantas humanizadas da casa feitas para esta apresentação. Veja também com mais detalhes, a sala com mezanino e cozinha americana.

Casa sobrado de praia com jardins ao redor | Maquete eletrônica

Acima a perspectiva perspectiva arquitetônica mostra a vista externa da casa ao nível dos olhos com seus jardins ao redor.

O tipo de telhado e as esquadrias da casa, fazem um "releitura" ou lembram à arquitetura colonial, ou o estilo colonial, mas aqui com uma aparência um tanto rústica ou campestre. Este é um tipo de telhado muito utilizado em casas praianas no litoral norte do Estado do Rio de Janeiro. Certamente os propriétários poderiam escolher as cores, mas nestas perspectivas foi usada a cor ocre para representar a pintura das paredes externas.

As varandas foram representandas com pilares de madeira assim como os beirais aparentes do telhado, que possui um volume criativo com diversas águas (caimentos). No topo da casa fica um "castelo" com 4 águas (caimentos do telhado), cujo fim é abrigar a caixa dágua que alimentará também o banheiro da suíte do segundo andar, mas cujas formas fazem parte da composição pictoresca do sobrado.

Casa sobrado de praia | Perspectiva de arquitetura com vista do telhado

Acima outra perspectiva obtida da maquete eletrônica da casa. Trata-se de uma vista aérea ou vista tipo "vôo de pássaro", que propicía uma excelente compreensão do telhado e suas águas.

Telhado e esquadrias com elementos da arquitetura colonial

Como foi dito mais acima, tanto o telhado como o desenho das esquadrias, se utilizam de elementos da arquitetura típica do período colonial ou do também chamado estilo colonial. O telhado usa telhas canal ou tipo colonial, entretanto as casas foram projetadas com beirais rústicos deixando o madeiramento aparente. Mas as telhas de acabemento de encontro de duas águas do tipo "bico de pato", que é uma caracteristica de casas do período colonial foram usadas na contrução da casa acabada, embora não estejam representadas na maquete eletrônica.

A perspectiva de arquitetura do sobrado de praia em vista aérea propicia uma melhor visualização do telhado, onde as inúmeras águas quebram a monotonia dando um movimento especial na composição da casa. Observe que, sobre a sala e mezanino, na parte frontal o telhado desce num plano em queda bastante inclinado.

Sobre a varanda do segundo pavimento existem 4 águas ou planos de telhado, um que dá queda para a frente cobrindo a varanda superior, uma água lateral e outra água cuja queda se volta para os fundos.

A cobertura da varanda térrea, que fica em frente à sala, foi muito bem trabalhada, e é coberta por 4 águas, uma com queda para a frente e 2 para as laterais. As colunas de madeira tanto da varanda térrea como da varanda superior da suíte combinam com o madeiramente do telhado.

Na parte mais alta do telhado fica o "castelo", ou pequeno elemento construtivo fechado por 4 pequenas paredes, onde em seu interior é colocada a caixa d´agua. A cobertura do "castelo" é feita também em telha canal ou colonial, com quatro águas. Este elemento construtivo e arquitetônico certamente dá bastante personalidade e arremata de forma chamativa a composição e movimentos do telhado.

A maquete eletrônica foi bastante perfeccionista quanto à geometria e volumes do projeto, e procurou representar fielmente seus detalhes e formas, quanto ao telhado como também com relação à todos os elementos construtivos da casa.

Casa de praia | Perspectiva arquitetônica Casa de praia vista de cima com seu telhado

Nas imagens acima, a maquete digital do sobrado é vista tendo seu telhado coberto por telhas vermelhas. Esta versão não foi utilizada na apresentação, e posteriamente a representação foi mudada para telha branca, reproduzindo assim o material que seria de fato usado nas construções. Coloquei estes modelos aqui apenas à título de ilustração e enriquecimento dos exemplos apresentados.

Neste modelo da casa com telhado de barro ou cerâmica vermelha, as colunas das varandas estão representadas pintadas de branco, sendo esta uma combinação possível caso ao invés de pilares de madeira, tivesse sido utilizado pilares de concreto ou alvenaria emboçada e pintada.
