Prédio ou bloco de salas de aulas apresentado com maquete eletrônica, onde são vistas perspectivas do exterior e interior da edificação. Algumas imagens mostram vistas as fachadas, telhados, partes internas com recepção, halls, circulação, terraço e classes.

Acerca da apresentação gráfica

O Bloco de Salas de Aulas, era parte integrante das edificações que integram um centro comunitário, alvo das páginas correlatas desta apresentação gráfica.

O edifício do bloco, assim como suas partes internas, foi todo modelado em computador, com intuito de visualizar a futura construção pronta antes do témino real das obras de construção que na época se encontravam em andamento.

A modelagem foi feita com rigor e fidelidade aos detalhes, seguindo o projeto executivo e suas especificações, e as cenas obtidas desta maquete eletrônica estão mostradas nesta página.

Descrição do Bloco de Aulas e Situação

O Bloco de Aulas situava-se rente ao muro que dividia o terreno do centro do comunitário e pode ser visto nas imagens alternadas, mostradas abaixo, à direita.

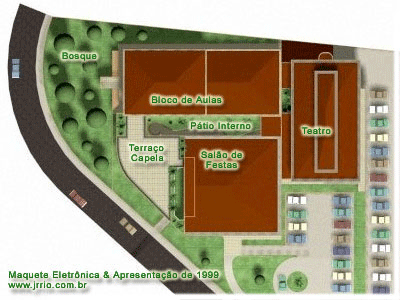

Através da maquete eletrônica, foi obtida uma planta de situação ilustrada, mostrada entre as imagens que se altenam.

Através desta planta de sitaução, podems ver que o prédio do bloco de aulas tem tem à sua esquerda, um uma grande área verde, representada como um bosque com muitas árvores e à sua direita o edifício do teatro e auditório.

Imediatamente à frente do bloco de aulas vem o edifício do salão de festas posicionado à direita, e também à frente, porém um pouco mais à esquerda o edifício da capela. Sob o edifício da capela, existe um amplo terraço, cujo acesso se dá através de um hall que fica no segundo piso do bloco de aulas.

A mesma planta de situação também mostra o pátio interno, que fica entre o bloco de aulas, capela, salão de festas e auditório.

As demais imagens que se altenam, também abaixo do lado direito, mostram a fachada principal do bloco de aulas em perspectiva e também a fachada posterior que se volta para a divisa do terreno que abriga todas as edificações constantes do projeto e consequentemente constantes da obra que estava sendo edificada.

bloco de aulas | Sequência de imagensprédio do bloco de aulas visto de vários angulos

A imagem vista acima, do lado direito, mostram partes do exterior do prédio do bloco de aulas como também diversas partes do interior.

Em uma das imagnes, as fachadas externas do bloco de aulas que se voltam para o pátio interno são mostradas, onde se vê em detalhes a porta de entrada, esquadrias das janelas, detalhes de platibandas e prateleiras de sombra, assim como compartimentos para instalação de ar condicionado.

As janelas foram representadas como esquadrias de alumínio e com persianas verticais. As portas externas do bloco de aulas foram representadas também como esquadrias de alumínio e painéis de vidro com duas folhas de correr.

Uma das imagens mostra o hall de entrada visto do pátio, e outra o hall de entrada visto de frente, muito próximo da porta de entrada. Outra imagem mostra o hall interior onde aparece também a escada de acesso ao segundo piso.

Posteiormente é mostrada a escada de acesso vista como se o bservador estivesse subindo a mesma escada.

Outra imagem da sequência, mostra o hall do segundo piso que fica ao lado da escada. E a imagem seguinte mostra o hall do segundo piso assim como o corredor das salas de aula vistos como se o observador estivesse na varanda que se projeta sobre o bosque. A porta de acesso à esta varanda, que se abre para o hall do segundo piso, é muito próxima à escada.

Pode-se observar que foi representado um bebedouro tanto no hall de entrada do primeiro piso como no amplo hall que fica ao lado da escada, no segundo piso.

O piso foi representado com piso cerâmico resistente ou porcelanato na cor bege. As paredes das partes internas são pintadas em duas cores, separadas por uma barra de madeira corre ao longo da extensão de todas as paredes. As duas cores usadas na representação da pintura da parede são o ocre para a parte abaixo da barra de madeira, palha para a cor que a cobre até chegar ao teto.

O teto foi representado em na cor branca, com luminárias embutidas no teto rebaixado em gesso, teto este plano e sem detalhes especiais.

Descrição das Salas de Aula vistas em perspectiva

As duas imagens abaixo mostram as salas de aula, que possuem paredes pintadas em duas cores, ocre até à uma altura de aproximadamente 1 metro e na cor palha acima de 1 metro até o teto. Dividindo estas duas faixas de cores, está representada uma barra de madeira escura, na cor café, que segue a mesma cor do rodapé. Esta barra segue as paredes continuamente, da mesma forma como os rodapés.

O teto das salas é rebaixado em gesso de forma plana e com várias calhas embutidas para luminárias de lampadas fluorescentes. Quanto ao piso foi representado de forma genérica com uma textura bege, podendo ser piso cerâmico resistente ou porcelanato.

Também no teto foram representados 2 ventiladores de teto, uma mais à frente, outro mais ao fundo. Ainda no teto, a maquete eletrônica apresenta um comportimento para auto falante para a sonorização das salas. Este alto falante embutido tem o acamento típico e apropriado, colocado sob o gesso.

sala de aulas com vista para  o quadro brancosala de aulas com vista para o fundo

Sala de Aula | Vista 1

A imagem mostrada acima à esquerda mostra a sala de aula vista do fundo com o observador olhando em direção ao quadro branco e porta da sala.

Nesta imagem podem ser vistas a cadeiras de aula do tipo "universitária", e do lado direito do quadro branco uma TV-Monitor sobre um rack ou prateleira, que suporta também um equipamento conectado à TV como vídeo cassete ou DVD ou CD-Room, para exibição de material multimídia.

Sala de Aula | Vista 2

Na imagem mostrada à direita, mais acma, a sala de aula é vista do ponto de vista do professor, ou seja olhando para o fundo.

Nesta imagem, pode-se ver as cadeiras tipo "universitária", e na parede fundos aparecem as persianas verticais na cor bege que cobrem as janelas, na verdade esquadrias de alumínio com folhas de correr e painéis de vidro,

Estas persianas ficam abaixo da instalação de dois aparelhos de ar condicionado, sendo um de cada lado extremo da parede dos fundos. Os aparelhos de ar condicionado são instalados em compartimentos adequados, com dois frisos que correm horizontalmente na parede dos fundos, um acima do aparelho de ar condicionado e rente ao teto, e outro abaixo do ar condicionado. Ambos os frisos estão representados pintados na cor café.

hall ou sala de uso comum do segundo piso do bloco de aulas

Sala e Hall do 2° Andar

A perspectiva tirada da maquete eletrônica, mostrada imediatamente acima, mostra o hall ou sala comum do segundo piso ou segundo andar.

Esta sala comum ou hall tem ao lado esquerdo a escada de acesso ao segundo piso. A escada possui um corrimão visto na parede da escada e um gradil que protege contra o vão da escada.

Do lado direito, rente ao gradil da escada, são vistos no hall dois vasos de plantas e entre eles três cadeiras de descanso.

Nos fundos da sala ou hall, é vista uma ampla porta em esquadria de alumínio com folhas de correr e paineis de vidro. Este vão de porta se abre para o terraço externo que fica sobre a capela, servindo como espaço de descanso e recreio anexo ao bloco de aulas.

A porta que se abre para a varanda do segundo piso que se projeta sobre o bosque, fica do lado direito, mesma parede da escada, e muito próxima aos degraus de chegada da escada.

Do lado esquerdo da imagem, aparece o início do corredor das salas de aulas, e também a porta de uma sala de aulas entre aberta.

Os materias representados na cena, como materias de acabamento, ja foram descritos na aparência geral do interior do bloco de aulas, assim como a sala de aula com porta entre aberta também já foi descrita em item mais acima.
