Banheiros Coletivos

banheiros, wc e lavatorios

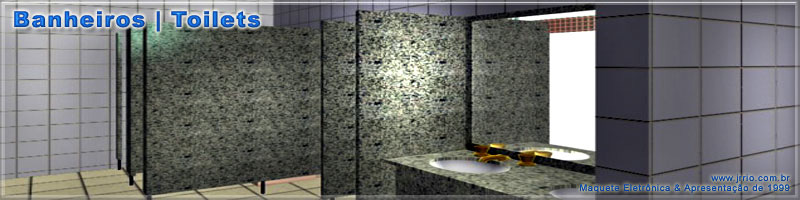

Banheiros coletivos vistos com maquete eletrônica para mostra do projeto. Estes banheiros coletivos, toilets e lavatórios masculinos e feminios fizeram parte da apresentação gráfica do projeto do centro comunitário.

Aparecem as divisões internas e os materiais de acabamento como louças e metais sanitários.

Situação dos banheiros no conjunto arquitetônico

Além de alguns toilets e sanitários setorizados, como no bloco de aulas e outras áreas, o centro comunitário possui 2 conjuntos de banheiros principais situados ao lado do salão de festas, vistos do lado direito de quem entra no complexo de edificações.

Através das duas imagens mostradas abaixo, pode-se ver a posição dos dois sanitários ou banheiros principais, o feminino e o masculo.

Na imagem da esquerda, vemos a posição das edificações, onde aparece mais ao fundo o bloco de aulas com metade da edificação possuindo pavimento superior.

Ao lado do bloco de aulas, o edifício do teatro.

E em primeiro plano, o edifício do salão de festas.

Estes banheiros que foram representados na maquete eletrônica ficam na posição indicada, no edifício do salão de festas, ao lado da porta de entrada deste salão.

Todas as imagens vieram de uma maquete eletrônica, cuja modelagem 3d foi feita com Autocad e a renderização com uma antiga versão do software 3ds Max.

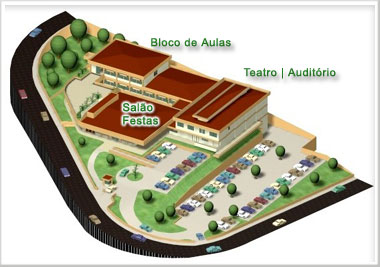

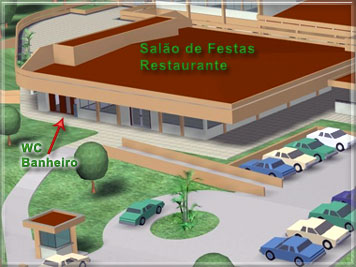

Localização dos banheiros na circulaçãoLocalização dos banheiros no conjunto de edificações

Descrição dos Banheiros e Toiletes Representados

Apesar de não ser muito usual a representação de banheiros em maquetes eletrônicas, neste serviço a representação destes banheiros estava prevista.

A representação em termos de forma do projeto foi feita à risca, e a representação quanto à textura e materiais de acabamento, foram apresentados sem muita elaboração, já que na época não havia ainda uma especificação definitiva dos materiais de acabamentos, tanto de revestimento como pisos cerâmicos e azulejos, como também quanto às louças e metais sanitários.

Mas o objetivo neste caso, seria dar uma visão geral destas instalações, com precisão quanto à função e formas, e apenas uma noção aproximada dos acabamentos.

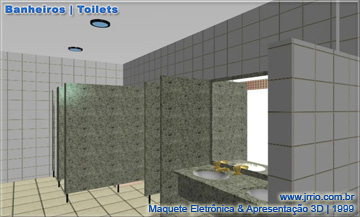

maquete eletrônica de um banheiro onde são vistos materiais de acabamento

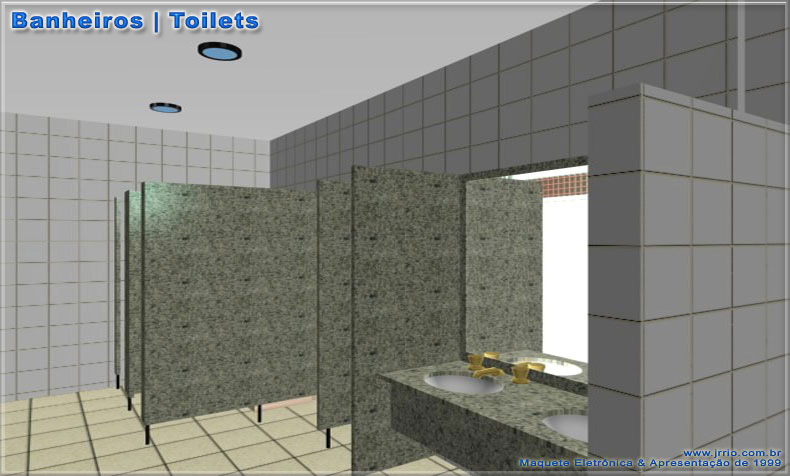

A imagem acima mostra o banheiro representado com piso em porcelanato e paredes com azulejos cerâmicos de cor branca.

A bancada de pia foi representada em granito com duas cubas de louça, e também são vistos os metais sanitários como as torneiras. Um anteparo na frente da bancada, imediatamente abaixo da mesma também foi representado em granito. Geralmente este anteparo tem a função tanto estética de tampar a visão dos sifões sobe as cubas, como também a função de ajudar a suportar o peso da bancada quando esta tem um vão considerável.

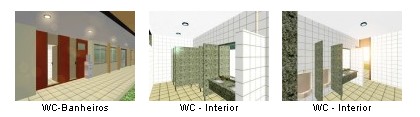

Sanitários masculinos e femininos e portas de entrada

Um grande espelho sobre a bancada emoldurada por granito também aparece na cena, dando uma configuração típica de banheiros e toiletes para uso coletivo em edificações e também muito usual em shopping centers.

A bancada de pias tem em suas suas extremidades limitadas de um lado por uma pequena parede revestida de azulejos brancos, parede esta que guarnece e dá privacidade ao interior do banheiro, já que a porta de entrada fica imediatamente ao lado da mesma.

Do outro lado da bancada, abas verticais de marmore ou granito dividem os espaços onde são instalados os mictórios, tendo estas abas também a típica função de delimitar espaço e privacidade.

Após o local para os mictórios, vem o compartimento dos vasos sanitários, também divididos por abas de mármore ou granito, e fechados por uma porta entre as abas. Como é típico em banheiros de uso coletivo, esta divisórios dos pequenos compartimentos e áreas dos banheiros, ficam a uns 20 ou 25 centímetros do chão suportadas por hastes de alumínio ou metálicas, sendo que este detalhe aparece na maquete eletrônica dos banheiros. A função destas hastes, é facilitar a limpeza dos pisos dos banheiro e também suas divisórias.

Representação de Cêramica e Azulejos

Nestas cenas, as cerâmicas de revestimento do piso e paredes dos banheiros, foram feitas ainda sem uma especificação definitiva. Portanto poderiam não corresponder exatamente aos materiais que seriam especificados em definitivo posteriormente.

Louças e Metais Sanitários

A representação de uma maquete eletrônica, sempre tende a ser fiel quanto ao materiais de acabamento. No caso destes banheiros, foram utilizados blocos genéricos de metais sanitários como torneiras e registros, cubas de louças, e também blocos de mictórios e vasos sanitários.

Aqui não se chegou ao nível de perfeccionismo de usar os mesmos materiais que seriam especificados. O objetivo aqui, quanto à estes banheiros era mais dar uma visão e compreensão geral. Entretanto deve-se notar que, algumas empresas que fabricam materiais para banheiro, como louças e metais sanitários, fornecem gabaritos eletrônicos ou blocos de seus produtos, modelados em 3D, para que quem esteja fazendo uma modelagem 3D possa utilizar seus modelos numa representação fiel do materiais quanto aos acabamentos.
