Pavimento de Uso Comum - Planta Humanizada e Maquete Eletrônica

Nesta parte de uma apresentação gráfica feita em computador de um prédio de apartamentos, mostro a planta humanizada e perspectiva de parte do pavimento de uso comum (PUC) , onde aparece a piscina, pátio de recreação e demais áreas de convivência e lazer.

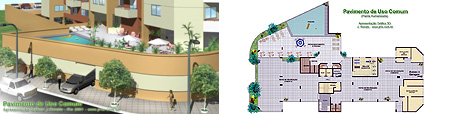

Vista do PUC em detalhe da perspectiva e planta humanizada

Ao lado a planta e perspectiva do edifício, mostrando em detalhe parte do PUC que fica no segundo piso e parte da garagem que fica também nos fundos do segundo piso. É no pavimento de uso comum, onde ficam as áreas de lazer e recreação, bem como áreas comuns de serviço.

As duas ilustrações também são mostradas mais abaixo nesta página com as respectivas descrições.

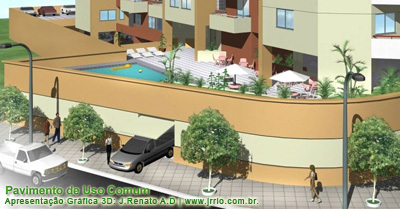

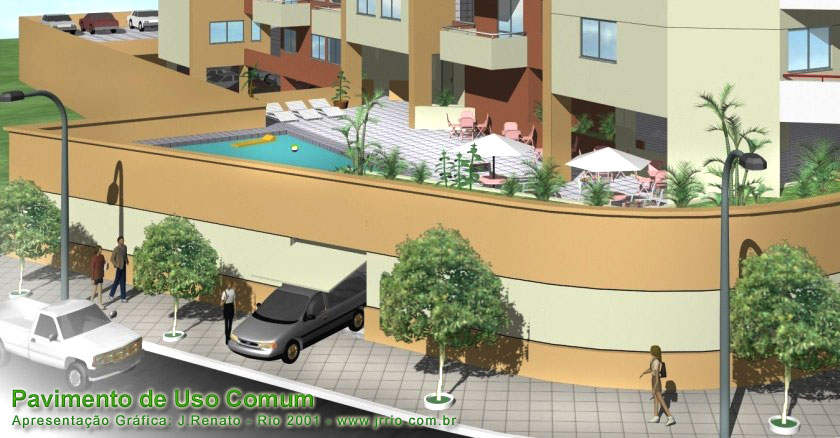

PUC | Piscina e Àreas Comuns de Lazer vistas em perspectiva

Abaixo a vista ampliada de parte da perspectiva do edifício, onde se vê no segundo piso a piscina e área circundade representada com peças de mobiliário de deck, como espriguiçadeiras, mesas com cadeiras e guarda sol.

Parte dos jardins também são vistos. Ao fundo é visto parte da garagem complementar, que fica nos fundos do segundo piso.

Ao lado da área de banho de sol, sob o corpo do prédio, fica o pátio de recreação coberto.

Observe que estas áreas de lazer ficam no segundo piso do edifício, imediatamente sobre o setor de garagem coberta, que também ocupa o piso térreo.

Na imagem podemos ver inclusive um carro saindo de da porta da garagem coberta.

Acima a perpsectica do PUC. A planta do puc é mostrada mais abaixo, onde se pode ver melhor as partes que não aparecem na perspectiva.

Comentário abordando aspectos técnicos com CAD e Render 3D

Comentário que interessa mais aos profissionais da área de computação gráfica e estudantes que fazem curso de 3d e maquete eletrônica. Para a criação das maquetes eletrônicas fiz a modelagem 3D em autocad e utilizei o antigo 3d Studio r4, uma das primeiras versões do programa que hoje é chamado 3ds max para renderização ou acabamento. A planta do puc é uma imagem renderizada do modelo 3d da maquete do puc vista de cima. Voce pode ver mais sobre programas para maquete eletônica e projetos de engenharia e arquitetura neste website.

Sobre Pavimento de Uso Comum | PUC e Play Ground

O pavimento de uso comum, é um pavimento que consta da maioria dos edifícios de apartamentos construidos após os anos 70 na cidade do Rio de Janeiro. Se trata de uma exigência referente à construção de condomínios com espaços de convivência e recreação adequados. Estes espaços de convivência e recreação geralmente obedecem à requisitos como áreas mínimas, com intuito de prover espaços que podem ser usados também para reuniões de condomínio e local para festas.

O PUC muitas vezes é chamado vulgarmente de play ground, exatamente por que parte dele é projetado como área de lazer e recreação.

Como estas áreas de uso comum, nem sempre ocupam interiramente um pavimento, geralmente alguns cômodos de serviço são projetados no mesmo pavimento como a morada do porteiro ou zelador do prédio. Geralmente o pavimento de uso comum ou PUC fica imediatamente acima do pavimento térreo e/ou acima do pavimentos de garagem que vem acima do terreo. Muitas vezes parte do mesmo pavimento onde se situa o PUC é também projetado para garagem, quando existe área livre excedente.

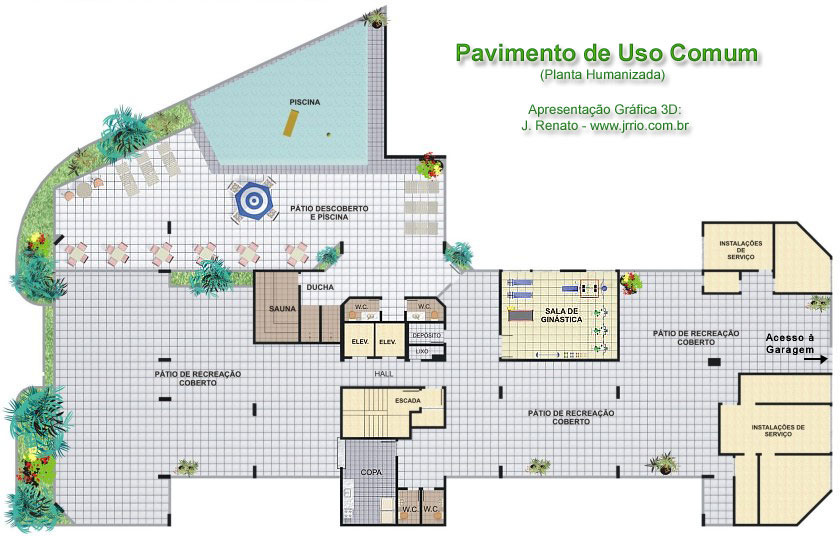

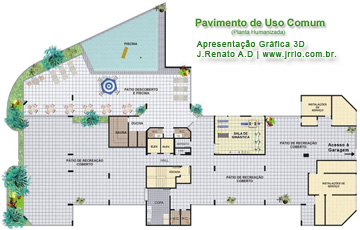

Descrição da Planta do PUC | Áreas Comuns de Lazer

Na planta acima, no parte superior direita vemos a piscina e área circundante para colocação de espriguiçadeiras, mesas de piscina com cadeiras e guarda sol. A jardineiras que acompanham o muro da fachada também estão representadas. Abaixo da piscina vê-se o pátio de recreação coberto que fica sob o corpo do edifício. Do lado direito da piscina está a sauna e duas duchas. Dois toilets ou lavabos também representados ao lado da área das duchas.

Do lado do pátio de recreação, está o hall de elevadores e a caixa da escada. Do outro lado da caixa da escada fica outro pátio coberto, também sob o corpo do edifício e uma área fechada para sala de ginástica.

A copa representada com bancada de pia, fogão, geladeira e freezer tem um balcão de mármore que se abre para o pátio coberto do lado direito, e uma porta com acesso pelo pátio do lado direito. Perto da porta da copa, mais dois W.C. ou lavabos.

Na extremidade direita da planta, na parte superior estão representadas algumas instalações de serviço, e na parte inferior os aposentos do porteiro ou zelador. Existem instalações de serviço que são comuns à todos os pavimentos, como a câmara da lixeira.
