Condomínio com Garagem e Piscina

Condomínio com garagem e piscina, projeto visto com maquete eletrônica e perspectivas do exterior do edifício de apartamentos onde se vê fachadas, telhado, pavimento de uso comum com play ground, piscina e áreas de lazer. É uma mostrada também uma vista tipo vôo de passáro mostrando o telhado e demais instalações.

Nesta pagina coloco a perspecitva que foi utilizada para apresentação de um edifício e também duas outras que não foram utilizadas. Se trata da apresentação gráfica de um condomínio no Rio de Janeiro em 2001.

Voce pode ler mais detalhes sobre esta apresentação na primieira página desta sequência, assim como pode ver as plantas humanizadas e também perspectivas de interior dos apartamentos nas outras páginas.

Abaixo, do lado direito, nas imagens que se altenam, ora vê-se a perspectiva de arquitetura do edifício destacando fachadas e o puc, ora é mostra outra vista de cima aparecendo o telhado com suas águas e platibandas, assim como no topo a casa de máquina dos elevadores e caixa d´agua.

Comentário sobre Modelagem 3D e CAD

Sempre procuro colocar um comentário técnico voltado para os processos de produção em computação gráfica, que certamente podem interessar mais à profissionais da área e estudantes de cursos de maquete eletrônica e cursos de 3d em geral.

Quanto às perpsectivas presentes nesta página, foram obtidas da maquete eletrônica do edifício em questão.

Com relação à modelagem 3d do edifício, esta foi feita em Autocad e como etapa final do processo, renderizadas com uma das primeiras versões do 3ds max, então chamado 3d Studio r4.

Perspectiva do Edifício

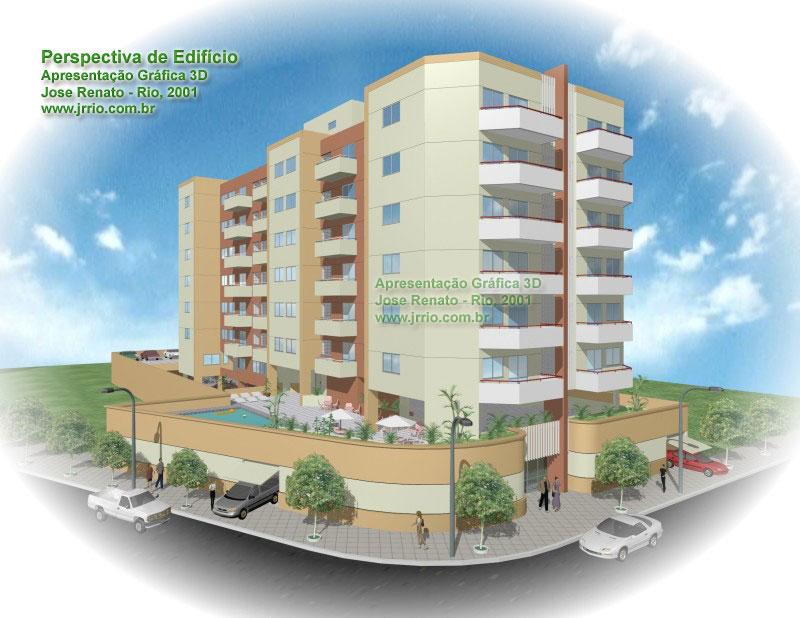

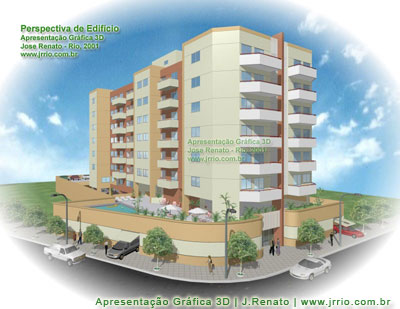

Abaixo a perspectiva externa do edifício onde se vê as duas fachadas principais.

Através da modelagem 3D ou maquete eletrônica o edifício foi inteiramente representado em 3D permitindo assim a visualização do mesmo com sua geometria e com os materiais de acabemento pensados na época.

Além das principais fachadas, onde se vê que cada unidade possui pequena varanda, a perspectiva mostra também a entrada social do edifício e também as duas entradas de garagem. Pode-se ver também no segundo pavimento, a piscina e áreas adjascentes com espreguiçadeiras, mesinhas, guarda-sol e respectivas cadeiras para areas molhadas. Abaixo das varandas da fachada frontal, também no segundo pavimento, pode se ver a área coberta do pavimento de uso comum, área esta também utilizada para lazer e recreação. Ao fundo, pode-se ver parte da garagem descoberta que fica no segundo pavimento.

Perspectivas de Estudo

Abaixo duas perspectivas usadas somente para estudo e visualização da edificação.

Perspectiva de Estudo das Fachadas e Volumes

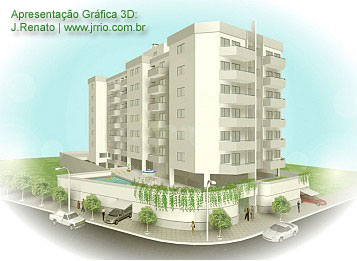

Acima do lado esquerdo, perspectiva externa que não foi utilizada na apresentação. É uma vista preliminar, obtida quase ao final da modelagem 3D do projeto. A representação com os materiais de acabamento ainda não estava definada, então obtive esta perspectiva para visualização preliminar dos volumes, simulando o edifício pintado em tonalides claras.

Perspectiva de Estudo do Telhado

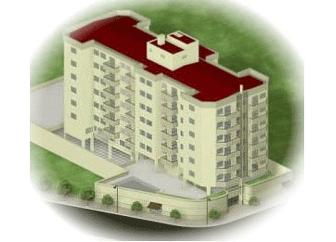

Também acima, do lado direito, perspectiva preliminar apenas para vizualização do volume do edifício obtida do modelo 3D, onde aparece o telhado, as fachadas, e a área de lazer com piscina que fica sobre a garagem. Esta perspectiva também não foi utilizada Os volumes que se projetam acima da maior área do telhado é a casa de máquinas dos elevadores e caixa d´agua.
