Prédio Moderno e Arrojado - Perspectivas e Maquete 3d

Maquete eletrônica do edifício vista de diferentes angulos e distânciasProjeto de prédio moderno de apartamentos em Cabo Frio apresentado com maquete eletrônica.

Aqui são mostradas as vistas das fachadas. As perspectivas de arquitetura obtidas da maquete eletrônica foram utilizadas para divulgação do empreendimento em 2006. Veja também as plantas humanizadas dos apartmentos mobiliados.

Edifício no litoral Fluminense

Pespectiva e maquete eletrônica de edifício de apartamentos para empreendimento imobiliario feita em Novembro de 2006.

Apresentação de empreendimento em Cabo Frio para divulgação em stand promocional de vendas e lançamento do mesmo. As perspectivas foram obtidas de maquetes eletrônicas feitas em função do projeto arquitetônico fornecido pela construtora proprietária do empreendimento.

As pespectivas, como se pode ver, enfatizam a fachada frontal e fachada lateral. Foram feitas também as plantas humanizadas dos apartamentos e das coberturas.

Este edifício de apartamentos, contém amplas varandas com piscina em cada uma delas, e apartamentos de cobertura com amplo terraço e piscina com pérgola.

Na perspectiva, foi representado o revestimento com ladrilhos brancos, granito verde apicoado e vidro de tom esverdeado.

Maquete eletrônica do edifício vista de diferentes angulos e distâncias

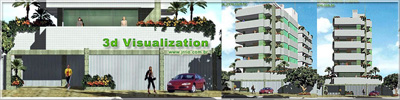

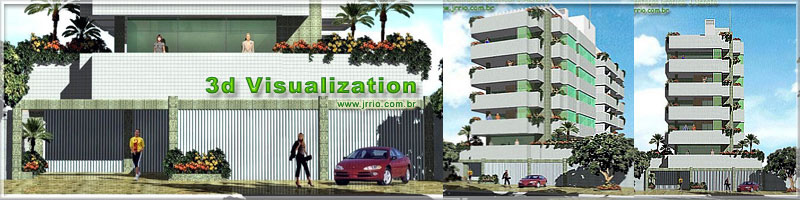

No topo da página as perspectivas obtidas da mesma maquete digital do edifíco de apartamentos que são mostradas em tamanho maior mais abaixo.

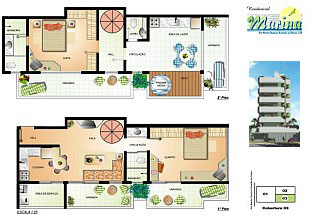

Ao lado planta humanizada de um apartamento duplex. Veja as demais plantas humanizadas clicando sobre a imagem da planta.

Comentário Técnico sobre Computação Gráfica, CAD 3D e Render na Elaboração das Perpectivas

Estas perspectivas, foram feitas usando exclusivamente o programa Autocad para gerar o modelo computadorizado ou maquete eletrônica. E este modelo foi utilizado apenas para gerar as perspectivas usadas.

Planta humanizada apartamentoAs plantas humanizadas foram feitas também por mim, e para as mesmas fiz uso do software Corel Draw.

Sobre a Apresentação e o Projeto

O que concerne à computação gráfica relativa à visualização 3d do edifício e apartmentos foi feita por mim, o autor deste site. Quanto ao projeto arquitetônico, foi fornecido pela construtora e incorporadora contratante do serviço.

Sobre a Perspectiva

As imagens que se alternam ao lado, são as perpectivas arquitetônicas da edificação obtidas da maquete eletrônica.

Para alternar as imagens passe o cursor do mouse sobre a imagem ao lado. Ao voltar com o cursor, a primeira imagem é restabelecida.

Uma delas mostra o edifício visto de frente e outra permite visualizar o edifício em ângulo, dando uma vista simultânea das fachadas frontais e laterais do edifício.

A perspectivas foram obtidas tendo como ponto de vista um observador próximo ao solo, praticamente como se estivesse em pé olhando o edifício. Estas perspectivas são mostradas mais abaixo. Clique sobre as mesmas para ver em tamanho maior.

Perspectiva Arquitetônica X Desenhos em Multiplas Vistas

Um projeto é representado geralmente por desenhos em multiplas vistas projetadas em planos, através das plantas de elevações frontais e lateriais (fachadas), plantas baixas, plantas de topo (telhado), e cortes.

Para os profissionais de arqutitetura e engenharia, estas plantas contém informações construtivas, que apresentadas desta forma possibilitam a execução do projeto que se materializa na construção.

Entretanto, para os leigos ou pessoas não familiarizadas com leitura técnica de plantas e projetos, é dificilimo enxergar como ficaria o projeto assim como imaginar os volumes a partir de uma série de desenhos planos.

A perspectiva é um desenho que que forma a idéia exata do objeto representado ou do projeto por inteiro. Um desenho somente traduz a ideia do projeto, suas formas e seus volumes.

Se bem bem elaborada, uma perspectiva mostra também materiais de acabamento, sombras e iluminação. Assim, as perspectivas computadorizadas ou feitas à mão, de arquitetura e engenharia são utéis para uma prévia dos projetos, possibilitanto assim ver os edifícios e reformas de exterior ou interior bem antes de sua construção ou finalização.

Maquete Eletrônica e Perspectiva Computadorizada

A grande evolução em termos de perspectivas computadorizadas ou obtidas através de maquetes eletrônicas ou (computação gráfica 3D) é exatamente a flexibilidade que se tem, de simular diferentes angulos de vistas, iluminação artificial e também iluminação natural e sombras.

Muitos softwares gráficos para desenho técnico de Engenharia e Arquitetura geram as perspectivas. São inúmeros os programs, mas entre eles destacam-se o Autocad. No campo artístico para desenho e animações 3D destaca-se o 3d Studio e 3ds Max.

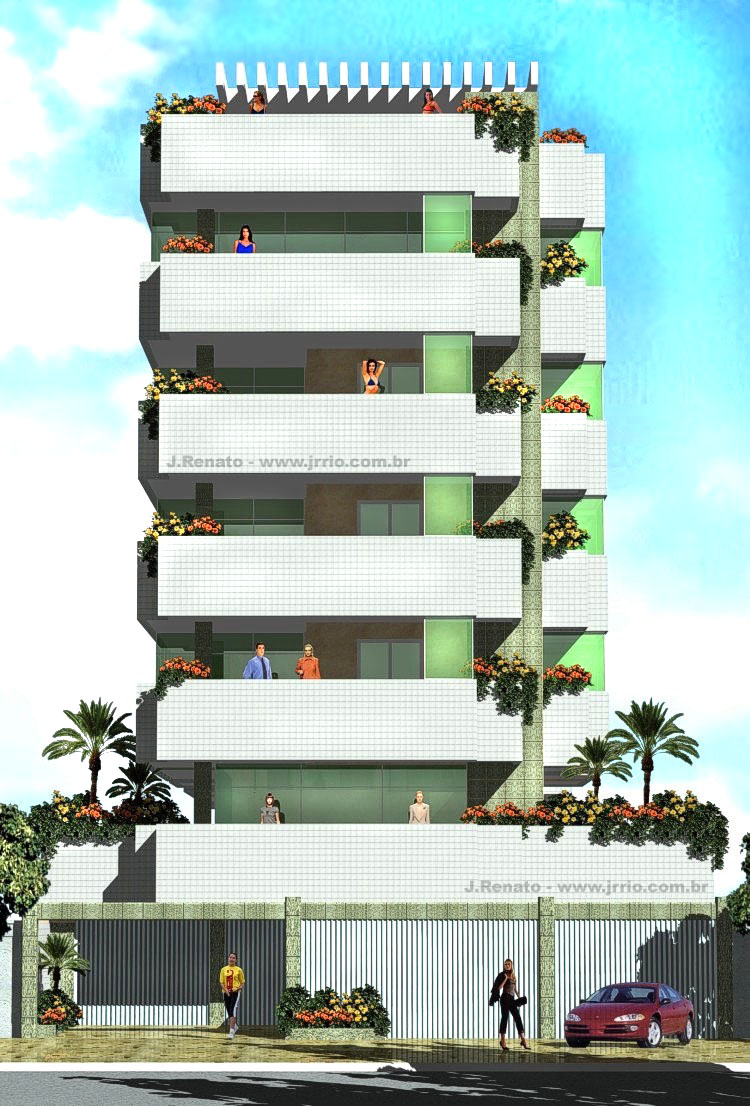

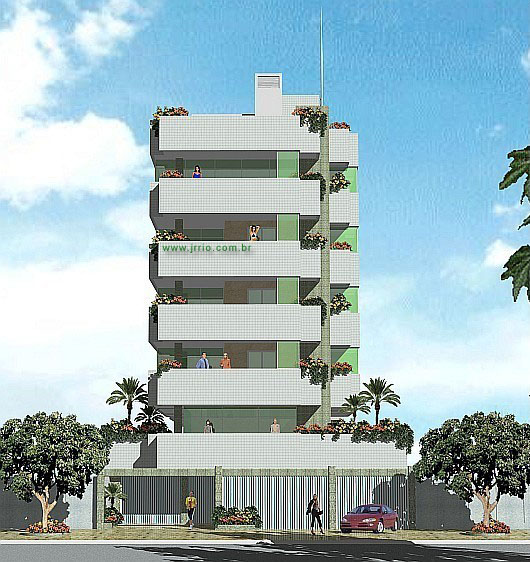

Edifício visto de frente | Maquete 3d

Edifício visto de frente | Maquete 3d | Clique sobre para ampliar

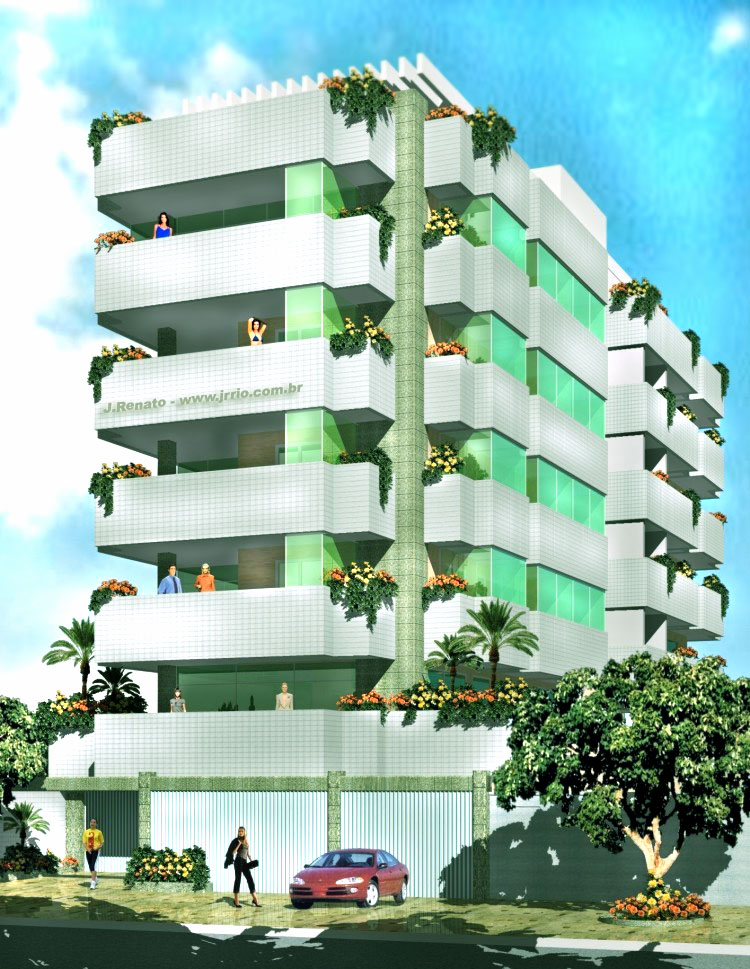

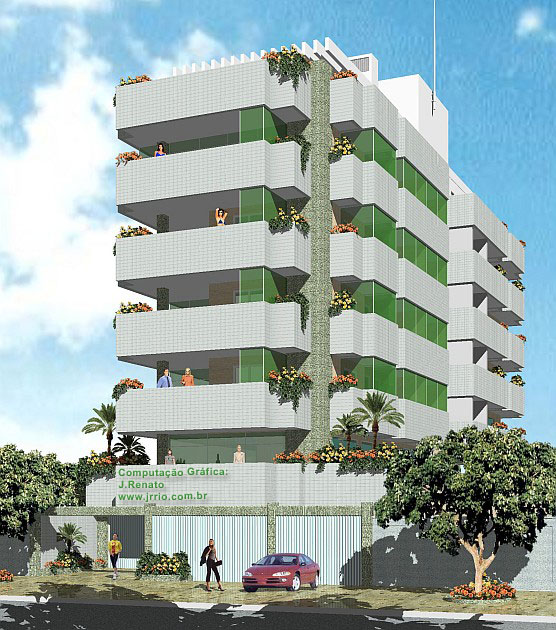

Edifício com vista em ângulo para 2 fachadas

Edifício com vista em ângulo para 2 fachadas | Clique sobre para ampliar

Clique sobre os links para ver em tamanho maior a perspectiva lateral e perspectiva frontal do edifício.

Descrição da Perspectiva de Arquitetura do Edifício

As imagens acima, representam graficamente o edifício projetado para ser um condomínio de apartamentos, e podemos ver, em primeiro plano, a representação da calçada no térreo, onde do lado direito são vistos dois canteiros de plantas que ornamentam a entrada social do edifício. Do lado esquerdo ainda no térreo vemos a entrada e saída de garagem. Ainda com relação à parte térrea do edifício ou embasamento, é composta de elementos verticais e horizontais revistidos de granito apicoado como tendo também ás áreas entre estes elementos representadas com frisos de alúmino anodizado branco.

Olhando mais para cima, vemos a varanda e muretas do segundo piso da construção, que é revestida com cerâmica branca, como representada na figura. Este primeiro pavimento, que é o pavimento de uso comum ou PUC, possui muitas jardineiras ao longo da fachada frontal, e mais atrás podemos ver paineis em vidro temperado ou blindex, que fecham algumas áreas e setores cobertos.

Acima do pavimento de uso comum, aparecem na imagem as varandas frontais e laterais dos apartamentos. Vemos que as varandas também são revestidas com cerâmica branca e possuem jardineiras em suas extremidades. As varandas frontais possuem em um de seus extremos uma proteção em vidro temperado ou blindex, pois neste local fica uma pequena banheira ou piscina com hidromassagem. Observe ainda que, as varandas são bastante amplas, principalmente do lado direito de quem olha de frente.

A ultima das varandas pertence ao apartamento de cobertura duplex, que possui no terraço uma pergula que se projeta sobre uma piscina com deck de madeira. A pérgula aparece parcialmente nas perspectivas, mas obviamente a piscina e nem o deck de madeira aparecem nas imagens mostradas acima. Mas voce pode entender melhor esta arquitetura vendo as plantas dos apartamentos em outra página acerca desta apresentação do projeto do edifício.
