Casa Popular | 2 Quartos e 1 suíte

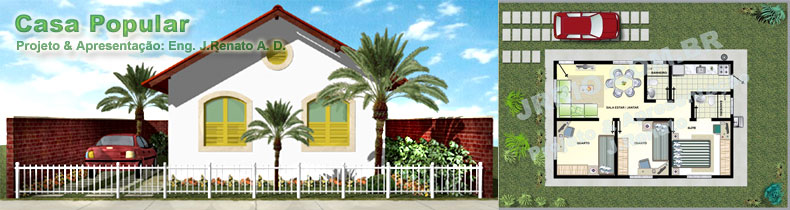

casa popular vista com maquete eletrônica e planta baixaMinha visão de uma casa popular e econômica com 1 suíte e 2 quartos, advinda de um estudo projetual.

Este projeto ilustrativo ou apresentação gráfica com maquete eletrônica e planta pode ser também entendido como sugestão de acréscimo planejado da casa popular de 2 quartos.

Casa econômica com espaços interiores práticos e funcionais

Se trata de uma casa proposta para baixo custo de construção civil, com área mínima e ao mesmo tempo suficiente para abrigar os requisitos básicos de uma casa popular de 1 suíte e 3 quartos, com ambiente de sala e mesa de refeições, além de cozinha em cômodo separado.

Na planta humanizada, está sugerida a disposição de móveis para o melhor aproveitamento dos espaços de forma prática e funcional.

Maquete eletrônica da casa

Abaixo, imagem gerada através da maquete eletrônica da casa, onde a mesma é vista em perspectiva, ao nível dos olhos de um observador posicionado na rua, em frente à casa.

Na imagem a perspectiva da casa é mostrada ao centro, e à sua fente, vê-se a calçada com áreas permeáveis, ou seja, uma longa faixa de grama de cada lado da mesma.

Do lado esquerdo, entre o muro de divisa e a casa, o espaço para estacionamento ou garagem descoberta.

O gradil pintado de branco é visto diante do jardim que sugestivamente rodeia a casa. Ao fundo da casa, o quintal, também delimitado pelo muro de divisa.

Comentário técnico sobre CAD e render 3D

Para quem se interessa por detalhes técnicos de computação gráfica relativos à apresentação gráfica de projetos, a planta humanizada da casa foi feita utilizando programas tipos Corel Draw, e para as maquetes eletrônicas e perspectivas geradas foram utilizados o programa Autocad e o software 3dStudio r.4, uma antiga versão do 3ds max.

Estética e referências culturais

Com relação à aparência externa da casa, a idéia foi aludir às raizes culturais brasileiras, com reminescências à casas do período colonial.

Isto está evidenciado através da forma das janelas e suas respectivas molduras com emboço em relevo e realçadas com pintura. A idéia é também fugir de construções com aparência ligada ao modernismo funcionalista e purista, e apresentar uma casa simples e com aparência de casa tradicional.

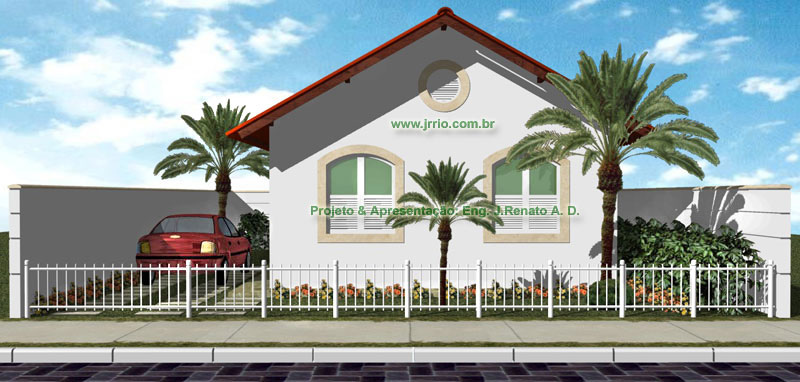

Maquete eletrônica da casa popular e econômica vista de frente com calçamento, jardins, gradis, muros e carro estacionado na garagem descoberta

Acima a maquete eletrônica da casa popular e econômica vista de frente com calçamento, jardins, gradis, muros e carro estacionado na garagem descoberta.

Detalhes construtivos, eficiência energética e climatização natural

Uma casa bem projetada deve proporcionar ao moradores conforto e proteção contra as intempéries do tempo, seja contra o calor ou frio. E este conforto térmico pode ser proporcionado sem a necessidade de gastos excessivos de energia com ventiladores, aparelhos de ar-condicionado ou aquecedores se forem utilizadas diretrizes para projeto e construção apropriadas para as diferentes zonas bio-climáticas do Brasil. Veja mais sobre zonas bio-climaticas do Brasil e recomendações sobre diretrizes construtivas no índice sobre casas populares.

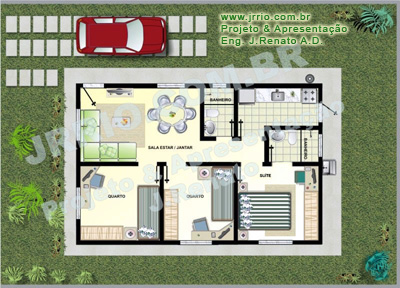

Planta da casa

A planta da casa com suíte, 2 quartos, sala estar / jantar e cozinhaé mostrada abaixo, inclusive em sua posição com relação ao terreno.

Planta de casa popular com 1 suíte, 2 quartos e cozinha

Na planta acima, temos uma representação de como a casa é implantada no terreno, com um afastamento à frente para pequeno jardim e atender a exigências legais, afastamentos laterais, sendo de um dos lados de aproximadamente 1,5 metros e do outro lado suficiente para estacinar um carro num espaço de garagem descoberta. Ao fundo existe uma área de quintal, que deve ser maior ou não em função de disponibilidade ou taxa de ocupação do terreno.

A área construída da casa deve respeitar a taxa de ocupação do terreno.

A porta de entrada que fica voltada para uma das fachadas laterais, da acesso para a sala. A sala é tem dois ambientes funcionais, um de estar e outro para sala de refeições.

O banheiro social compartilhado pelos dois quartos tem porta voltada para o corredor interno. A cozinha esta representada na parte superior direita.

Os quartos estão representados com camas de solteiro, armários, criados e mesas de estudo com cadeiras. A suíte esta representado com a cama de casal, criados mudos, armário e uma mesinha com cadeira.

Visão de acréscimo

Se esta planta for vista como ampliação da casa popular de 2 quartos deve-se notar que, foram acrescidos os seguintes cômodos - o quarto de casal e banheiro privativo (suíte), e uma cozinha. A antiga cozinha que ficava na sala foi retirada, e o ambiente que era uma sala com cozinha tipo "americana" se transformou apenas em sala de estar e sala de refeições.
