Segundo Piso e Mezanino da Galeria de Arte

Nesta página temos as imagens e descrições das plantas do segundo piso da galeria de arte com aposentos e mezanino.

Como podemos perceber na planta representada bem mais abaixo, o segundo piso contém um comodo que pode ser usado como aposento e um banheiro cuja porta se abre para o mezanino.

O acesso à este segundo piso com mezanino se dá pelo elevador interno (cuja porta se abre em 2 direções) ou pela rampa lateral.

Como opção, não havendo requisitos de acessibilidade, seria possivel substituir o projeto do elevador por escada helicoidal.

A vista do mezanino se dá para o espaço de exibições e vernissages, ou também para workshops.

O mezanino está representado mobiliado como uma pequena sala, com estofados modulados, mesas de canto com abajour.

De frente ao espaço de entrada e saída do elevador podemos ver um console de parede (ou aparador) e dois vasos de plantas, como sugestão de elementos de mobiliário e decoração.

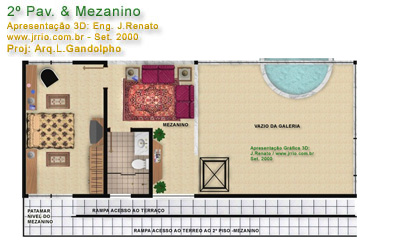

Imediatamente baixo do lado esquerdo, vemos a planta humanizada de todo o segundo pavimento, que voce pode ver ampliada um pouco mais abaixo nesta página. Do lado direito, também acima, podemos ver a planta dos aposentos, mezanino e banheiro em detalhe. Esta planta também possui sua versão ampliada mostrada no final da página.



Mezanino e segundo piso - galeria de arte - planta baixaMezanino, Quarto/Suíte - Planta humanizada ampliada

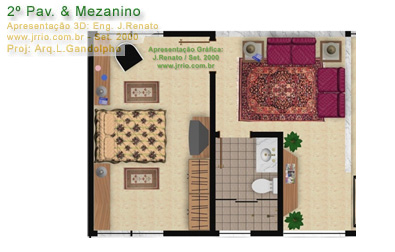

Planta dos aposentos, mezanino e banheiro

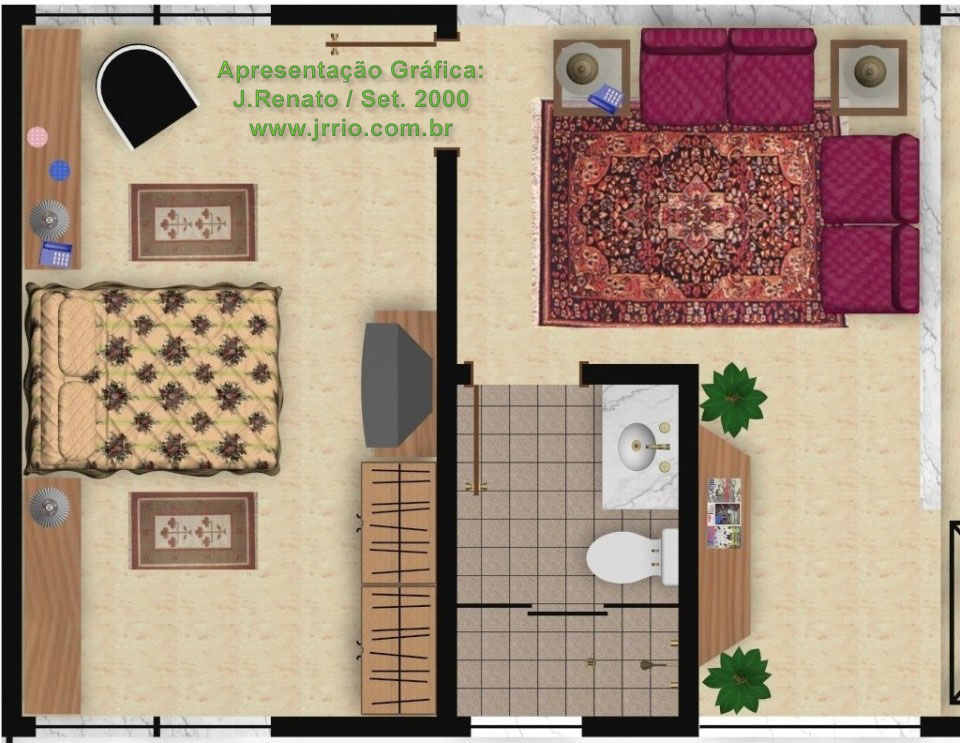

Ao lado, podemos ver em tamanho ampliado a planta humanizada dos aposentos, mezanino e banheiro.

Nesta ampliação podemos observar com riqueza de detalhes o comodo que serve para aposento do artista ou proprietário da galeira, assim como o banheiro e o mezanino.

Esta é uma planta humanizada de tendência fotorealistica, onde se utiliza texturas mostrando materiais em sua veracidade.

O revestimento do piso mostrado é do tipo colante paviflex, assim como para o piso do banheiro foi simulado piso cerâmico.

Com relação à bancada do banheiro, soleiras e peitoris, todas foram representadas em mármore branco, como podemos ver na imagem.

Na época em que foi feita esta apresentção monitores de LCD não eram comuns, assim, eis porque o aparelho de TV foi representada da forma mais e tradicional, como pode ser vista na imagem.

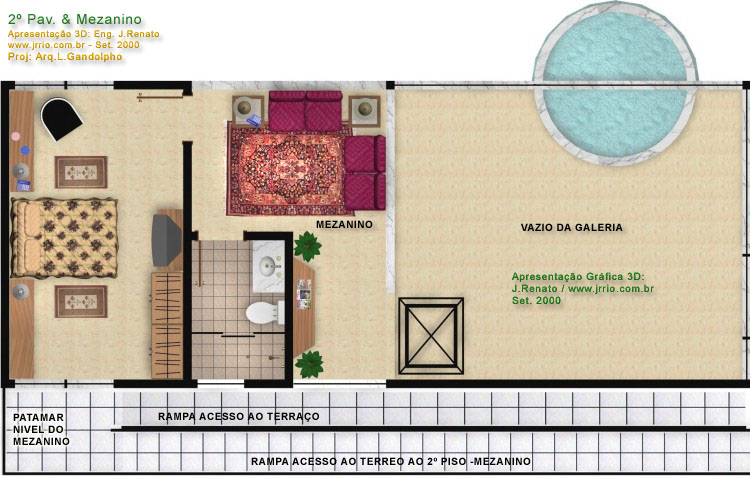

Planta do segundo pavimento | Galeria de arte

Acima, a planta do segundo pavimento | Galeria de arte. Estas imagens foram feitas com o software 3dStudio R4, antiga versão do 3dsMax. A modelagem 3d foi feita com uso do software Autocad.


Aposentos e mezanino do artista

Acima os aposentos e mezanino do artista ou até mesmo marchand.

Clique sobre as imagens abaixo para ver mais plantas e perspectivas do projeto.

Galeira de Arte - planta baixa do térreoGaleria de arte - planta baixa do segundo pisoGaleria de arte - planta do terraçoPlanta situação e implantação galeria de artePlantas | Relação entre interior e exteriorProjeto em perspectivas

Veja também a maquete eletrônica do projeto da galeira e as demais plantas.
