Implantação | Galeria de Arte

Planta humanizada de implantação ou planta de situação ilustrada incluindo o pavimento térreo de uma galeria de arte e atelier. Esta plantas foram feitas com uso do software Autocad e renderizadas no antigo 3dStudio 4, antiga versão do 3dsMax. Na verdade foram obtidas de modelos 3d ou maquete eletrônica da galeria representando seus interiores.

Através de planta ilustrada tem-se uma compreensão geral da posição da galeria no terreno, e do uso dos espaços circundantes, utilizados para estacionamento, jardins, pequeno espaço de degustação com mesinhas, rampa e circulação de serviço nos fundos.

Abaixo vemos planta de implantação no terreno, onde vemos o pavimento térreo com áreas circundantes.

A área coberta do pavimento térreo, conta com galeria de arte ou espaço para exposição e workshops, bar, lavabos, atelier do artista e escritório.

Do lado externo, perto do espelho d´agua coberto, fica uma área com mesas para degustação.

Na parte da frente da edificação, situa-se um jardim com espaço para colocação de esculturas, onde estão representados blocos para suporte das mesmas.

Na mesma parte frontal, as áreas representadas pavimentadas correspondem ao estacionamento e circulações de acesso à entrada frontal da galeria, rampa e entrada lateral.

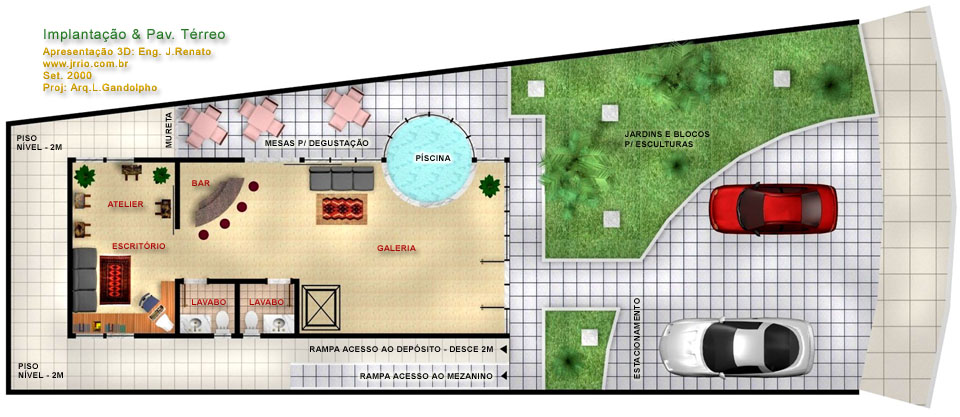

Galeria de Arte - Planta humanizada de implantação

Acima a planta ilustrada da implantação no terreno. Veja também as plantas do térreo, segundo piso com mezanino e terraço clicando nas pequenas imagens abaixo.

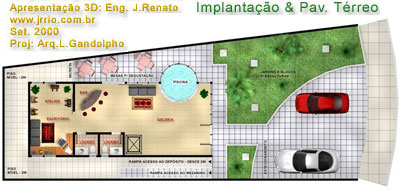

Galeira de Arte - planta baixa do térreoGaleria de arte - planta baixa do segundo pisoGaleria de arte - planta do terraçoPlanta situação e implantação galeria de artePlantas | Relação entre interior e exteriorProjeto em perspectivas

Da esquerda para a direita, a planta dos interiores no pavimento térreo, o segundo piso, o terraço, e à direita a vista geral compacta da implantação.

Veja também a primeira página desta apresentação com as perspectivas da galeria de arte.
