Planta do Café-Bar

Um pouco mais abaixo nesta página, a planta humanizada referente à apresentação 3d do projeto do café-bar e restaurante, representada com os materiais de acabamento e revestimento de piso. Na verdade, a planta é um modelo 3d tirado da maquete eletrônica, onde os volumes são realçados nos permitindo ver os cômodos e mobiliário interno.

Deste modo, vendo a maquete eletrônica por cima e sem o teto, podemos vêr o balcão do bar com suas respectivas banquetas, a cozinha com bancada de pia encostada em uma parede, e na outra parede uma bancada de trabalho e um fogão. Observe que todas as bancadas foram representadas em mámore branco.

O freezer para auto-atendimento, que também aparece parcialmente em uma perspectiva, esta representado no mesmo local, ao lado do bar.

No espaço de atendimento, ao lado dos pilares e jardineiras, ficam as mesas com suas cadeiras enfileiradas, duas a duas.

Em dois nichos existentes entre os canteiros demarcados por pilares, foram pensadas duas bancadas com duas banquetas em cada uma delas.

As entradas dos dois sanitários ficam fora da área fechada por vidros temperados.

As louças e metais sanitários foram representados na cor branca e cromados respectivamente.

Comentário técnico sobre a renderização e modelagem 3d

As perspectivas do café-bar foram obtidas de uma maquete eletrônica de interior e o trabalho foi feito integralmente com o programa Autocad 2004.

Esta maquete eletrônica de interior foi feita somente para obter vistas em perspectiva e não foram feitas animações.

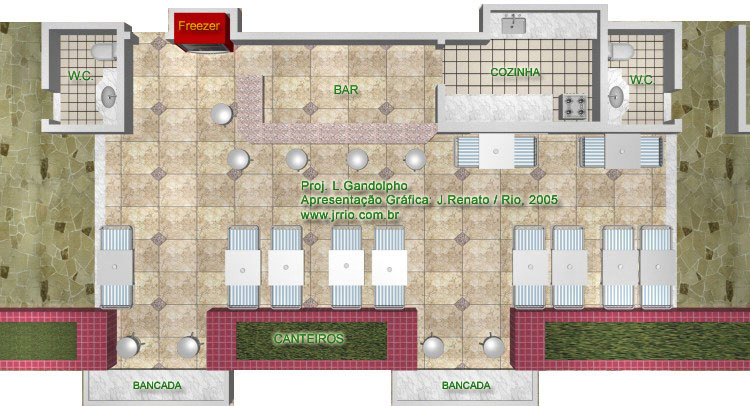

Planta baixa do café-bar-restaurante

Na planta humanizada, foi representada também a paginação do piso, sugerida em mármore ou porcelanato (bege ou travertino) com elementos losangulares em granito nas junções de algumas placas. O piso frio da cozinha e sanitários estão representados na planta com cerâmica beje.
