Prédio Residêncial com Garagem e Área de Lazer - Modelo 3d

Apresentação gráfica 3d incluindo perspectivas de arquitetura e plantas de um edifício de condomínio residêncial com garagem e área de lazer, visto de vários ângulos, com algumas plantas humanizadas dos apartamentos e considerações sobre a maquete eletrônica da qual foram geradas as imagens.

Modelo 3d do projeto e empreendimento de construção civil

Trata-se da maquete eletrônica de edifício em Jacarepaguá, no Rio, RJ - 1997. Esta apresentação gráfica foi feita com maquete eletrônica e a partir da qual foram obtidas as perspectiva e também plantas humanizadas para divulgação de um edifício de apartamentos em estande de vendas.

Após reunião com o arquiteto autor do projeto, fiz esta maquete eletrônica para obtenção de perspectiva encomendada pela construtora.

Foram feitas também as plantas humanizadas das unidades ou apartamentos, e uma amostra das mesmas podem ser vistas mais abaixo. O tempo para execução do serviço era curto e também os recurso técnicos limitados, mas ficou uma apresentação interessante. Originalmente foi encomendada somente uma vista impressa, mas posterioremente à partir da maquete eletrônica "renderizei" ou produzi duas outras vistas, de angulos diferentes que disponibilizo nesta página.

Comentário Técnico

A maioria das pessoas, certamente interessa mais por ver perspectivas e ilustrações acabadas do que se deter em pormenores técnicos. Entretanto quase sempre incluo nas páginas do site um comentário técnico que pode interessar à profissionais da área como curiosidade ou estudantes de cursos de maquete eletrônica ou computação gráfica 3d. Assim sendo, no parágrafo que segue, falo sobre o processo usado na produção destas imagens renderizadas.

A maquete eletrônica que originou estas imagens foi primeiramente modelada em 3d com o software Autocad, e após ser exportada via arquivo .dxf, foi renderizada com o antigo 3dStudio r.4 para DOS. Para quem não sabe o 3dStudio 4 foi uma das primeiras versões do 3ds max. Recentemente tenho refeito algumas renderizações com recursos mais atualizados.

Descrição das 3 Vistas do Edifício

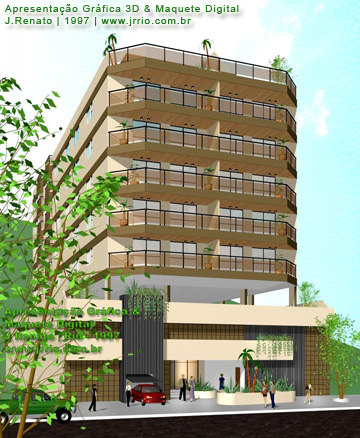

Acima 3 vistas da maquete eletrônica do condomínio de apartamentos, pintado em cor bege contrastando com o marron ao longo das vigas que correm ao nivel das varandas.

As varandas estão representadas com lambris de madeira no teto, com vidro fumê nas guarnições e corrimãos e hastes pretas de alumínio anodizado ou metal.

No painel frontal ao nível da calçada, uma cerâmica também marron reveste parte do embasamento, e nos maciços horizontais que correm ao longo da fachada uma pintura bege. Sobre a porta da garagem, está representado um painel de orientação verticalizada com frisos pretos.

Estas 3 imagens descritas, permite visualizar a edificação de diferentes pontos de vista. As imagens mostradas acima, podem serem vistas mais abaixo, e com mais descrição das mesmas.

Visualizando o Edifício

Abaixo, em tamanho maior, as cenas obtidas da maquete eletrônica para apresentação de projeto de um edifício de condomínio residêncial, relativo à um empreendimento no Rio de Janeiro, em 1997.

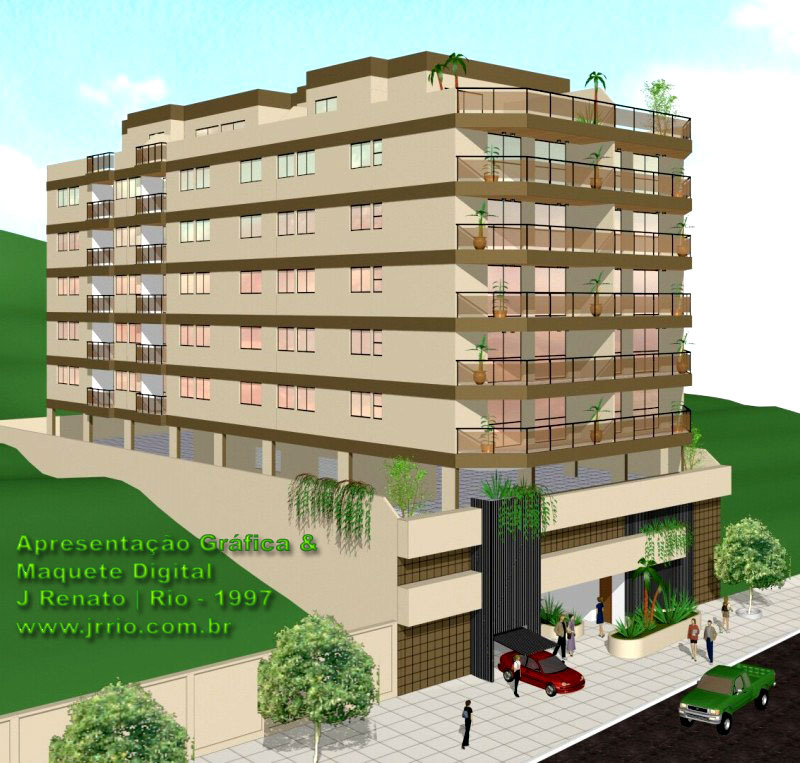

Edificação vista de cima

A imagem acima mostra o edifício de apartamentos visto como se o observador estivesse mais ou menos à altura da terceira varanda, e através desta vista pode-se ver o corpo do prédio como um todo, observar o declive do terreno, parte das coberturas, a fachada frontal e lateral assim como as varandas. Mais abaixo é visto o pavimento de uso comum e abaixo deste o segundo pavimento de garagem. No plano da calçada vê-se a entrada de garagem, duas jardineiras frontais e entrada do edifício.

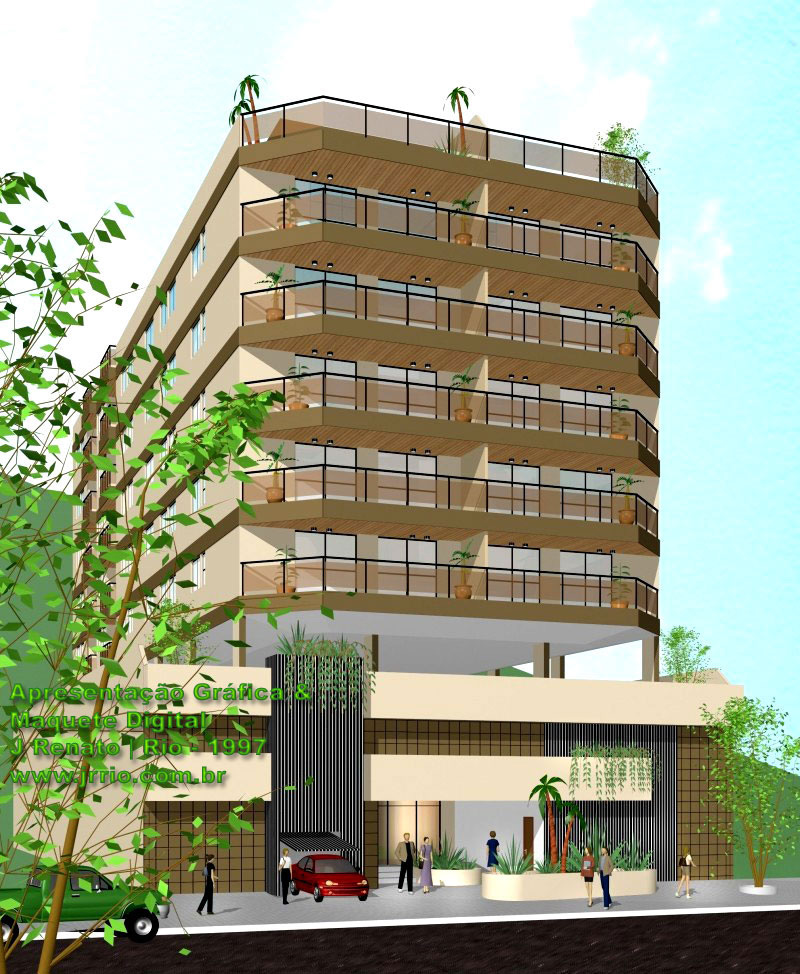

Perspectiva do edifício | Vista Frontal ao nível dos olhos

Nesta imagem acima, onde o prédio de apartamentos é visto de frente, ao nível dos olhos, é possivel ver a entrada e saída de garagem assim como a entrada de pedestres. Onde um casal é visto saindo o acesso é por uma escada de 3 degraus. Ao lado da escada uma jardineira, sendo que do outo lado fica uma rampa de acesso alternativa, onde é vista uma mulher subindo em direção à entrada. Mais à frente, uma outra jardineira.
Acima do piso térreo, vem o segundo piso de garagem e depois o pavimento de uso comum ou área de lazer do condomínio, com play ground, salão de festas, salas de reunião, etc.
Mais acima são vistas as varandas, e o corpo do prédio, cujas paredes estão representadas pintadas de beje em contraste com a pintura das vigas que correm horizontalmente ao longo do corpo do prédio e cercam as varandas. O vidro das varandas é representado na cor fumê e o rebaixamento de teto das varandas está aqui representado em lambris de madeira com 4 pontos de luz ou "spots" em cada varanda.

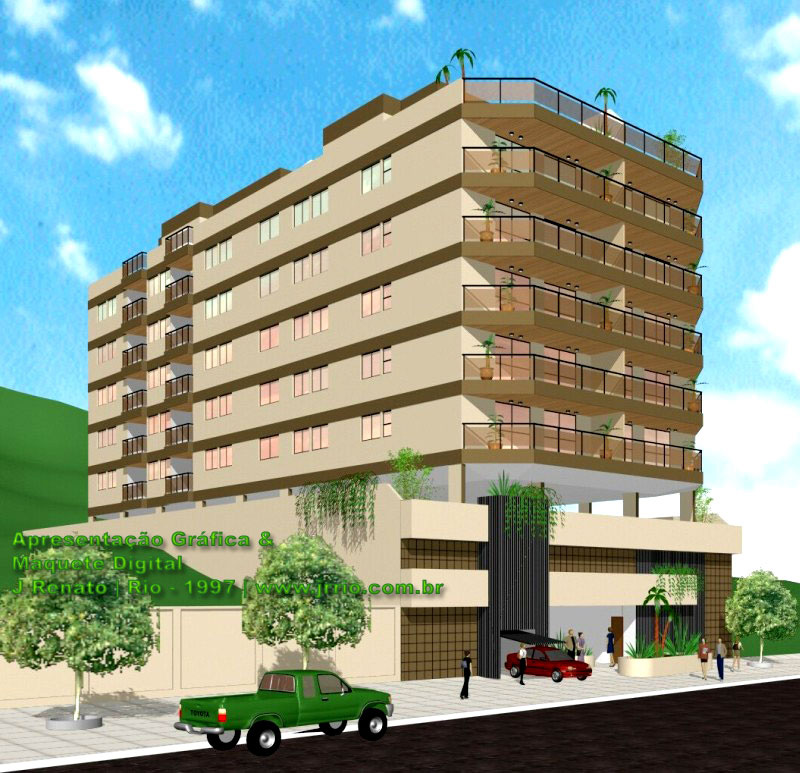

Perspectiva Lateral do Edifício | Observador olhando para cima

A imagem acima também é um vista com o observador quase ao nível dos olhos, porem não tão de frente ao prédio. Aqui, olhando ao nível dos olhos, vê-se entrada do edifíco, a porta de garagem automática, as jardineiras e os volumes de e materiais que compõem as fachada.
Olhando mais para cima, vemos a fachada lateral com varandas laterais, bem como a fachada frontal e suas varandas.

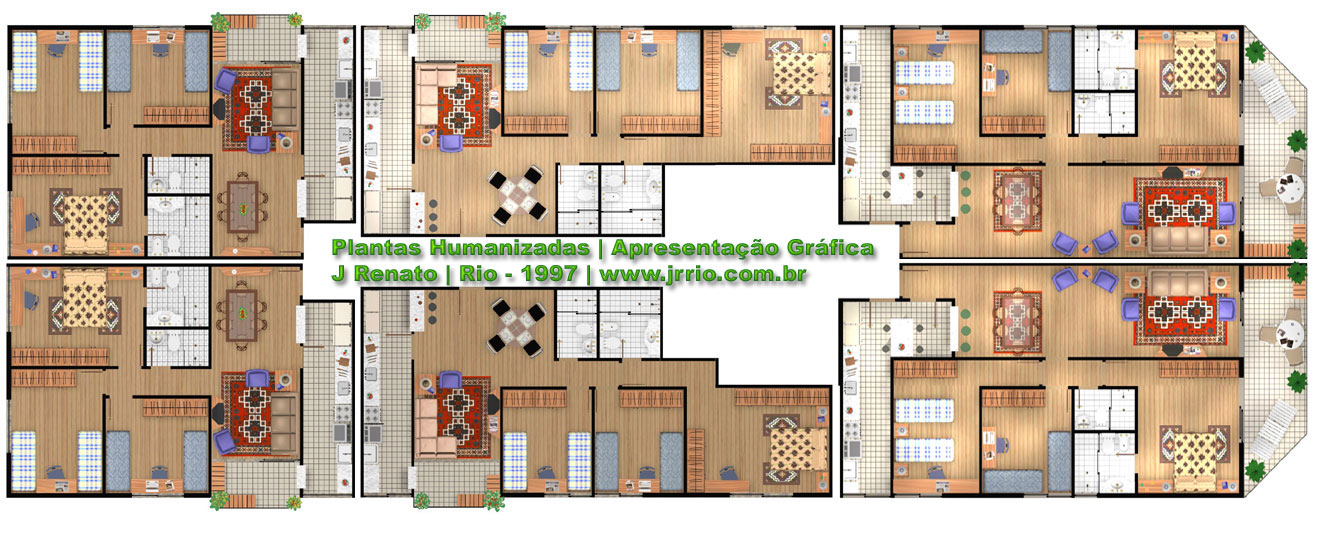

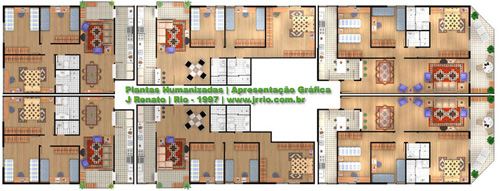

Plantas Humanizadas dos Apartamentos

Acima as plantas humanizadas utilizadas na apresentação gráfica de 1997, para estande de vendas. Nesta página, fiz esta ilustração juntando todas as plantas mostrando como elas ficariam dispostas sobre cada andar ou pavimento tipo do edifício. Fiz esta montagem somente à título de ilustração, mas em sua forma original cada planta era mostrada isoladamente, em uma prancha separada para cada unidade do condomínio, podendo ser impressa em formato maior e colocada com moldura na parede do estande de vendas, bem como ser impressa para folheto ou encadernação.

Descrevendo as unidades vistas na planta humanizada, temos: Os 2 apartamentos de frente são os que estão representados com 2 grandes varandas frontais, e contam com sala de estar-jantar, 2 quartos e 1 suite, copa-cozinha americana e área de serviço ligada à cozinha. Os 2 apartamentos laterais, do meio do prédio, também tem 2 quartos e 1 suite, uma ampla sala de estar e jantar com varanda e cozinha americana. Junto à cozinha tem a área de serviço. Os apartamentos de fundos tem também 2 quartos e 1 suíte, sala de estar e jantar com varanda, cozinha americana e área de serviço perto da cozinha.
