Corte Arquitetônico 3d Perspectivado

Corte arquitetônico pespectivado 3D de projeto de casa de praia.

Sobre desenhos em cortes esquemáticos tomando como exemplo a apresentação de projeto de um sobrado de praia, feito em 2002. O corte foi obtido de uma maquete eletrônica, construída com Autocad.

O corte arquitetônico desvenda os interiores da casa

A função das perspectivas convencionais é dar uma compreensão de como fica um projeto para o leigo ou para quem não tem familiaridade com plantas e desenhos técnicos. Perspectivas mostram como será uma construção, em termos de aparência, volumes e geometria.

Em certos casos, é interessante ir mais além em uma apresentação, quando intenciona-se mostrar não somente como ficaria a construção externamente, mas mostrar sua funcionalidade e suas partes internas inter-relacionadas.

Cortes em perspectiva, e vistas em cortes esquemáticos, são vistas em perspectiva mostradas como se alguma parte dos desenhos fossem retiradas, ou como se fossem seccionados, auxiliando assim a compreensão de projetos de arquitetura, engenharia, construção civil, assim como o entendimento do funcionamento interior de máquinas e equipamentos diversos.

Cortes 3d de arquitetura e engenharia não são muito utilizados pelas construtoras e incorporadoras do ramo de construção civil.

Tradicionalmente são mais utilizados por áreas mais ligadas à engenharia mecânica, naval e aeroespacial.

Entretanto é um recurso que não deveria ser ignorado, porque em muito facilita a visualização dos projetos e empreendimentos.

Programas e software

Atualmente já existem softwares ou programas de projetos da geração e ecnologia BIM, como o Revit que permite obter cortes perspectivados com mais facilidade. Entretanto o corte exibido ao lado foi feito com Autocad, no ano de 2002.

Sobre a casa em corte 3d vista nesta página

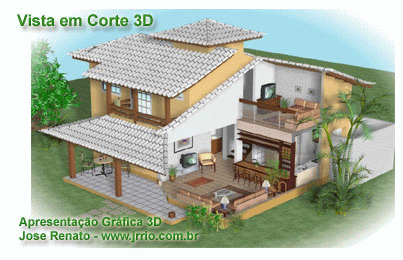

Nesta página, o corte perspectivado 3d da casa permite vizualizar partes de seu interior, como a sala, mezanino e cozinha da mesma, como se duas paredes externas e o telhado tivessem sido retiradas.

Este tipo de corte mostra também de forma bastante clara as relações entre as formas do exterior geradas pelas formas e funções do interior e vice-versa.

Para ver este corte 3d perspectivado da casa de praia com mezanino e sala em tamanho maior, clique aqui.
