Mezanino da Suíte

Mezanino em planta e vista 3d da suíte principal de casas geminadas duplex referentes à uma apresentação de projeto feito com maquete eletrônica.

As ilustrações desta página (mais abaixo) representam a planta humanizada do mezanino da suíte frontal, que como visto na imagem, sugere que pode ser usado como sala íntima do casal ou escritório.

É mostrado também uma vista em perspecitva do mesmo mezanino, mostrando a escada de acesso que fica dentro da suíte.

Comentário técnico sobre CAD e Render

Este trabalho foi feito em 2003, e utilzei um método combinando 2 programas para fazer as plantas humanizadas. Na verdade são projeções em planta de modelos tridimensionais, aproveitando os elementos internos das casas, já que, para esta apresentação fiz também um corte em vista tridimensional.

Deste modo, estas plantas, técnicamente falando, são vistas superiores de uma maquete eletrônica. A modelagem 3d ou construção das malhas tridimensional de arquitetura foi feita com Autocad e para a renderização utilizei o antigo 3d Studio r.4. que é uma das primeiras versões do programa hoje conhecido como 3ds max.

Ao passar o mouse sobre as imagens abaixo, elas se alternam. Uma das imagens mostra a planta do mezanino vista em tamanho maior.

A outra imagem mostra o mezanino visto em perspectiva, onde aparece a mureta que dá para a suíte, a parede de fundos e escada de acesso com gradis.

As paredes laterais das divisas da casa não estão mostradas na ilustração para falicitar a visualização.

Descrição das plantas e vistas

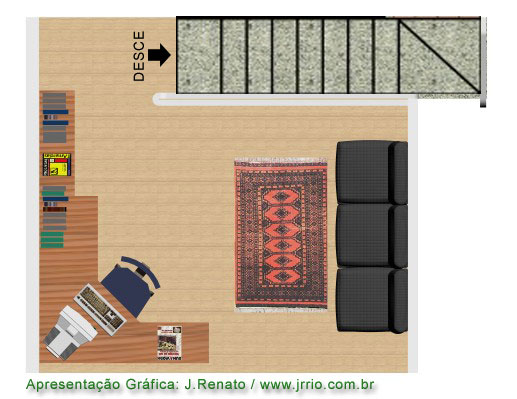

Abaixo, do lado esquerdo, vemos a planta do mezanino da suíte frontal avarandada.

A planta sugere a disposição do mobilário interno, sendo um mesa em "L" no canto das paredes para computador e escritório.

Um pequeno sofá próximo à mureta do mezanino serve como pequeno ambiente de estar e leitura. Um tapete no chão completa a decoração.

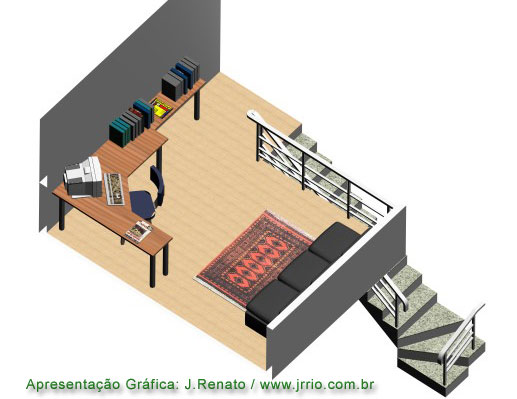

Do lado direito o mezanino visto em perspectiva ou planta 3d, onde a escada e corrimões da mesma são vistos em detalhes.

Podemos observar que, a escada foi desenhada sugerindo piso em granito, e piso do quarto em laminado tipo vinílico sugerindo textura de madeira.

A escada é guarnecida por gradis e corrimões metálicos.

Enfim, o mezanino do quarto pode ser usado para multiplas funções, como sala íntima do casal, pequeno escritório ou sala de estudos.

Veja também as plantas do 1º e 2º piso

Veja também as perspectivas e cortes arquitetônicos 3d desta casa geminada dispostas e descritas em outra página deste site.
